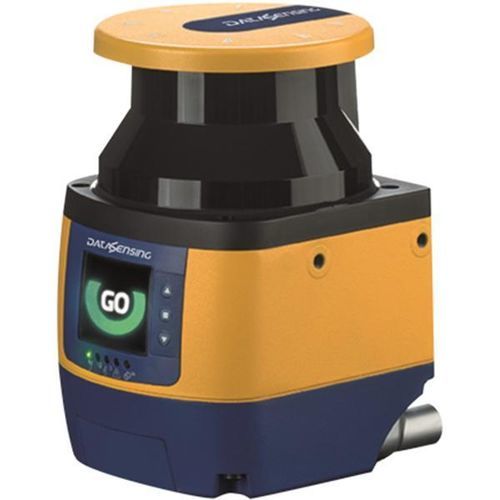

Головка лазерного сканера 2D SLS10

высокоточнаявысокопроизводительная

Обзор

• Почти 240 м2 гарантированного мониторинга, 10 м на 275°
• Габариты (ш,г,в): 102 , 112,5, 152 мм
• Простое программирование с интуитивно понятным универсальным графическим интерфейсом
• Улучшенная фильтрация пыли
• I/O-подключение стандартными кабелями M12
• До 3 одновременных зон безопасности
• 2 предупредительные зоны до 40 м
• До 70 наборов зон
• Выбираемая способность обнаружения: 30/40/50/60/70/120 мм
• Частичное динамическое приглушение (muting)
• Металлические кронштейны для полной ориентации и быстрой замены
• Продвинутый протокол передачи измерительных данных
• Цветной графический дисплей для мониторинга и диагностики
• Измерение скорости и положения с входом энкодера

Характеристики и производительность
Угловое разрешение: 0,1° .. 0,059°
Диапазон безопасности (мин): 0,05 м
Диапазон безопасности (макс) [способность обнаружения]: = 10 м
Диапазон предупреждения (макс): 40 м
Отражательная способность обнаруживаемой цели: 1,8% … 1000%
Число одновременных зон безопасности (макс): 3
Число одновременных предупреждающих зон (макс): 2
Число наборов зон (макс): 20 (с разъемом M12-17 контактов); 70 (с разъемами M12-17 контактов + M12-8 контактов)
Число наборов опорных точек (макс): 70
Макс. время отклика: Мин 62 мс @5,5 м; 84 мс @9 м; 103 мс @10 м программируемое
Зона допуска: 100 мм
Допуск для ретрорефлекторов на плоскости сканирования перед зоной безопасности: 200 мм

Параметры безопасности
Тип: 3 (EN ISO 13849-1)
SIL: 2 (IEC 61508)
Кат.: 3 (EN ISO 13849-1)
PL: d (EN ISO 13849-1)
TM (время эксплуатации): 20 лет (EN ISO 13849-1)

Выходы
Вход высокой скорости: 4
Макс. число настраиваемых входов: 12 (4 высокочастотных для энкодеров)
Макс. число настраиваемых I/O: 4
Макс. число настраиваемых выходов: 2

Электрические данные
Питание: 16,8 V <= Vdc <= 28,8 V
Потребляемая мощность: 8 W @24 V, отдельное устройство, без нагрузки
Класс защиты: III (EN/IEC 61140)

Механические данные
Габариты: 102 x 113 x 152 мм
Материал: металл - алюминий / PMMA
Материал корпуса: окрашенный алюминий / PC
Материал оптического окна: PMMA

Связь
Сетевые интерфейсы: Ethernet 10/100 Mbit/s

HMI/UI
Интерфейсы конфигурации и мониторинга: DL Sentinel 5.0 (с Optima Tune Technology)
Светодиодные индикаторы: OSSD / Warning / Interlock

Экологические данные
Влажность: 15 ... 95 %
Корпус: IP 65 (EN 60529)
Рабочая температура: -10 ... 50 °C
Температура хранения: -20 ... 70 °C
Устойчивость к вибрациям: Согласно IEC 61496-1 (4.3.3.1;4.3.3.2;5.4.4.1) Класс 3M7 (стационарное использование) Класс 5M1 (установка на наземном транспортном средстве)
Устойчивость к ударам: Согласно IEC 61496-1 (4.3.3.1;4.3.3.3;5.4.4.2) IEC 61496-3 (5.4.4); IEC 60068-2-75 Класс 3M7 (стационарное использование) Класс 5M1 (установка на наземном транспортном средстве)

Оптические данные
Длина волны лазера: 905 nm
Mono/Color: 3 ns
Класс лазера/Laserklass: CLASS 1 (EN 60825-1:2014)

Функции
Общий сигнал тревоги: доступен
Сигнал «Чистое окно»: доступен
Включение muting: доступно
Muting: доступно
Override: доступно
Фильтрация пыли: доступна
EDM (External Device Monitoring): доступно
Частичный muting: доступен
Предтревога (предупреждение): доступна
Расширенный протокол передачи данных: доступен
Сброс (цикл перезапуска): доступен
Ручной/автоматический перезапуск: доступен
Отключение (mute): доступно
Вход энкодера: доступен
Внешний триггер запуска: доступен
Управление энкодером для переключения наборов зон (скорость и позиция): доступно

Технические характеристики

• Название продукта: Enhanced Laser Sentinel SLS10
• Модель / коммерческое обозначение: SLS-M10-E-1708-E
• Код продукта, указанный на странице: 958000035
• Контролируемая площадь: почти 240 m2 (10 m при 275°)
• Выбираемая способность обнаружения: 30/40/50/60/70/120 мм
• Зоны безопасности: до 3 одновременно
• Зоны предупреждения: до 2 (до 40 м)
• Наборы зон: до 70 (с указанными разъемами)
• Угловое разрешение: 0,1° .. 0,059°
• Время отклика (программируемое): от 62 ms до 103 ms в зависимости от расстояния
• Питание: 16.8 - 28.8 Vdc; потребление 8 W @24 V (без нагрузки)
• Защита / корпус: IP65
• Диапазон рабочих температур: -10 до 50 °C
• Материалы: металл - алюминий / PMMA; корпус окрашенный алюминий / PC; оптическое окно PMMA
• Сеть: Ethernet 10/100 Mbit/s
• HMI: GUI DL Sentinel 5.0 с цветным графическим дисплеем
• Указанные на странице сертификаты безопасности: UL, TUV, CE, UKCA
