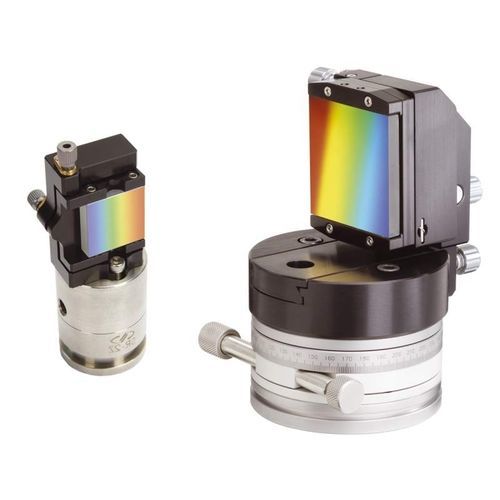

Опора для оптики DG series

из алюминиярегулируемаяпрецизионная

Эти регулируемые крепления разработаны специально для точного позиционирования дифракционных решеток. Компактный DGA-25 и более крупный DGA-50 удерживают 25- или 50-миллиметровые квадратные или прямоугольные решетки соответственно. Оба крепления обеспечивают регулировку угла наклона, рысканья и крена. Крепление DGM-1 вмещает решетки любого из трех размеров с размерами по высоте 12,5 мм, 25 мм или 50 мм и обеспечивает регулировку по углу продольного наклона, рысканию, крену и линейному перемещению. Это крепление также доступно без поворотной ступени как DGM-1T. -Крепления для 12,5-, 25- или 50-мм решеток -Регулировка угла наклона, рысканья, крена -Монтаж в стиле CenterPoint -Все регулировки блокируются -Заявка на патент Характеристики Познакомьтесь с моделями DGA-25 и DGA-50 На фотоколлаже представлены основные характеристики DGA-25 и DGA-50. -Сверху слева - Крепление для решеток 25x25, 25x50 или 50x50 мм. Компания Newport теперь продает решетки 25x25, 25x50 и 50x50 мм, которые совместимы с DGA-25 и DGA-50. -Верхняя правая - Не две, а три оси регулировки: θx, θy, θz. Используйте тангаж и рысканье для выравнивания луча, а крен - для установки линий решетки. Все регулировки фиксируются. -Внизу слева: крепление на стойке CenterPoint™, которое располагает поверхность решетки на оси вращения стойки. -Внизу справа: Помимо дифракционных решеток, DGA-25 и DGA-50 могут удерживать 1- и 2-дюймовые кубы для разделения пучка соответственно, призмы с прямым углом и квадратные зеркала.
