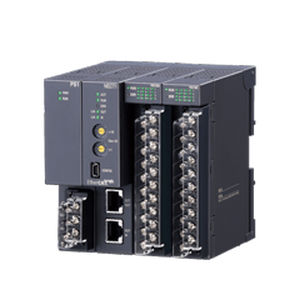

Сетевой модуль Modbus TCP R30 series

EthernetModbus TCPCC-Link

Компактный размер Высокоскоростная шина Широкий выбор модулей ввода/вывода и сетевых модулей Базовые конфигурации Слоты для модулей Установите модуль питания и сетевой модуль в специальные слоты (PWR и COM) и не устанавливайте их в слоты ввода/вывода. Слот PWR находится на левом торце, а слот COM - непосредственно справа от слота PWR. Слоты ввода/вывода пронумерованы в порядке возрастания, начиная с того, который находится непосредственно справа от сетевого модуля (слот 1, слот 2...). Каждому слоту ввода/вывода присваивается код, обозначающий номер слота ввода/вывода, и данные ввода/вывода распределяются в порядке следования этого кода. Когда слот ввода/вывода свободен, в/из ПЛК отправляются или принимаются пустые данные и т. д. Потребление тока Сетевой модуль и модули ввода/вывода работают от источника постоянного тока напряжением около 21 В через модуль питания. Общий ток, потребляемый сетевым модулем и модулями ввода/вывода, не должен превышать максимальный номинальный выходной ток модуля питания. Если общий ток потребления превышает возможности модуля питания, измените комбинацию модулей ввода/вывода или уменьшите количество модулей ввода/вывода.
