Набор приспособлений Zubehör

Обзор
Аксессуары для пневматических степлеров: системы поворотных рычагов, балансиры и спиральный компрессорный шланг. Предназначены для обеспечения постоянной подачи воздуха и эргономичного управления пневматическими инструментами на сборочных и упаковочных участках.

Область применения
Пневматические клещи-степлеры и слепые степлеры рекомендуется подвешивать над участком упаковки или сборки. Система поворотного рычага подаёт сжатый воздух и удерживает инструмент в полукруговой рабочей зоне, обеспечивая доступность степлера и улучшая эргономику для оператора. Настенный монтаж выполняется с креплением на двух углах; настольный монтаж — с креплением на одном углу у рабочего места.

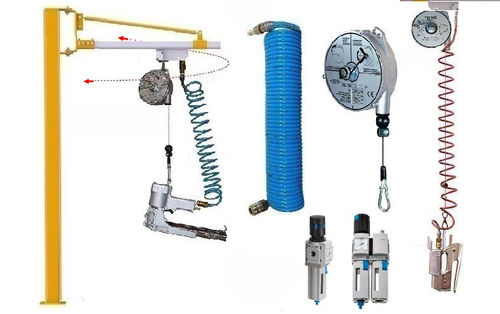

Доступные аксессуары

• Спиральный шланг для сжатого воздуха (DS 75)
• Балансир / компенсатор веса (B 2/4, B 6/8)
• Системы поворотных рычагов для настенного крепления (SCHWENK 20 W, SCHWENK 30 W)
• Системы поворотных рычагов для настольного/стоечного крепления (SCHWENK 10 T, SCHWENK 20 T)
• Технический блок: фильтр-регулятор-смазчик (W/EINHEIT)

Техническое описание

• DS 75: спиральный шланг, максимальная длина при вытяжении 7,5 м.
• B 2/4: балансир (компенсатор веса) с тросом 2,0 м, регулировка для веса инструмента 2–4 кг; совместим с Plier 130/1916 P, 130/1916 PU + PUX; Blind Stapler TOP SP P; MEROLOCK 3; MEPA 18 + 22 P; MERO 18 + 22 P.
• B 6/8: балансир с тросом 2,5 м, регулировка для веса инструмента 6–8 кг; подходит для JUMBO M 28, 32, 38.
• Настенные поворотные рычаги: SCHWENK 20 W (2,0 м), SCHWENK 30 W (3,0 м).
• Поворотные рычаги для стол/стоек: SCHWENK 10 T (вынос 1,0 м, высота 1800 мм), SCHWENK 20 T (вынос 2,0 м, высота 1800 мм).
• W/EINHEIT: технический блок (фильтр/регулятор/смазка).
• Доступны дополнительные исполнения и варианты по запросу.

Примечания (табличные / технические данные)
Исполнение: пневматическое
Расход воздуха на одно скрепление при 6 bar: см. документацию степлера
Вес: - кг

Характеристики / технические спецификации

• Группа продукта: аксессуары для пневматических степлеров (поворотный рычаг, балансир, спиральный шланг)
• Исполнение: пневматическое
• DS 75: спиральный шланг, максимальная длина при вытяжении 7,5 м
• B 2/4: балансир 2,0 м, для 2–4 кг
• B 6/8: балансир 2,5 м, для 6–8 кг
• SCHWENK 10 T: поворотный рычаг для стол/стойки, вынос 1,0 м, высота 1800 мм
• SCHWENK 20 T: поворотный рычаг для стол/стойки, вынос 2,0 м, высота 1800 мм
• SCHWENK 20 W: поворотный рычаг для стены, вынос 2,0 м
• SCHWENK 30 W: поворотный рычаг для стены, вынос 3,0 м
• Совместимые устройства: Plier 130/1916 P, 130/1916 PU + PUX; Blind Stapler TOP SP P; MEROLOCK 3; MEPA 18 + 22 P; MERO 18 + 22 P; JUMBO M 28/32/38
• Аксессуар: технический блок (фильтр-регулятор-смазчик)
• Подача воздуха: опция постоянной подачи воздуха через систему поворотного рычага
