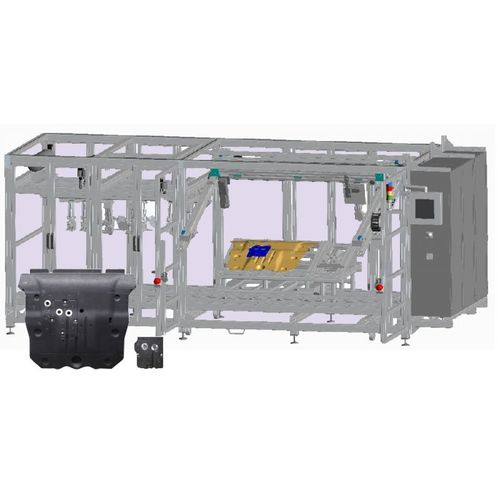

Электропневматическая сшивная машина D08

для алюминия

D08 Степлерная машина SHM 11 /A 20-42 / 080 с 11 сшивающими головками. Для скрепления алюминиевых листов с пластиковым держателем. Автомобильная промышленность: крепление алюминиевых листов к пластиковой несущей детали. Две детали могут обрабатываться одновременно. Деталь крышки: На неподвижном сшивающем столе алюминиевый лист помещается в подходящий держатель детали и, прежде всего, пластиковой крышки. Все вставленные детали распознаются. Несущая деталь: На мобильном сшивающем столе алюминиевый лист и несущая деталь из пластика также вставляются в точно подходящий держатель деталей. Алюминиевый лист и несущая деталь обнаруживаются в положении установки. Кроме того, в несущую часть вручную устанавливается готовая сшитая крышка. Вместе с крышкой обнаруживаются подходящие винты и гайки. Как только сшивающая машина обнаружит все необходимые детали, процесс сшивания разблокируется и может быть запущен нажатием кнопки. Сначала сшивающая головка, перемещаемая с помощью портальной системы, подходит ко всем запрограммированным позициям сшивания на несущей части и устанавливает соответствующие скобы. Затем к запрограммированным позициям сшивания на крышке приближается неподвижный сшивающий стол. В то же время подвижный стол с несущей частью перемещается в другую зону сшивания, в которой прочно установлены 10 сшивающих головок. В 3 позициях сшивания здесь устанавливается в общей сложности 10 скоб. После завершения процесса сшивания подвижный сшивающий стол возвращается в исходное положение. Одновременно с этим крышка также сшивается, и вся несущая часть может быть удалена. Производительность: около 50 сек. на деталь при общем количестве скоб 31 (без учета манипуляций).
