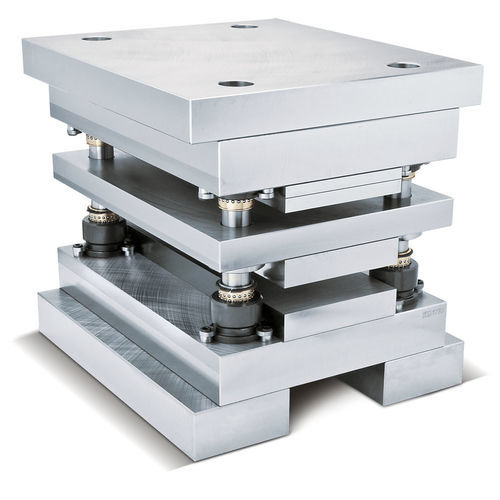

Формообразующая плита для литья под давлением SP/P

точнаястандартная

В нашем комплекте прецизионных штампов направляющая стойка устанавливается на опорную плиту, что обеспечивает оптимальную передачу усилия сдвига на направляющую систему. Он доступен в размерах от 196 196 до 496 696. РЕШАЮЩИЕ ПРЕИМУЩЕСТВА ПРЕЦИЗИОННОГО НАБОРА ШТАМПОВ SP Длина направляющих стоек увеличивается с шагом 10 мм в направлении верхнего штампа и с шагом 20 мм в направлении нижнего штампа, поскольку ход между фиксирующей плитой и опорной плитой обычно меньше, чем ход между верхней и нижней частями набора штампов. Направляющие стойки с центральным фланцем можно комбинировать с шариковыми направляющими втулками и тремя различными направляющими втулками скольжения. Оба размера длины направляющих стоек, измеренные от монтажной плоскости, практически одинаковы. Это позволяет максимально использовать преимущество минимально возможного отклонения стоек. Минимальный прогиб колонн Максимальная полезная ширина Простая установка плит Оптимальная длина направляющих колонн ПРЕИМУЩЕСТВА ПЕРЕД СТАНДАРТНЫМИ НАБОРАМИ ШТАМПОВ SV Особенно подходит для прогрессивных штампов с повышенными требованиями к точности, поскольку направляющие стойки привинчиваются к нижней стороне опорной плиты точно по центру. Полезная площадь при одинаковых размерах инструмента больше, так как направляющие имеют меньшие размеры. Простая сборка штампа с направляющими стойками с центральным фланцем, так как опорная плита, в которой закреплены направляющие стойки, собирается вместе с фиксирующей плитой. Затем верхняя часть штампа собирается с нижней частью.
