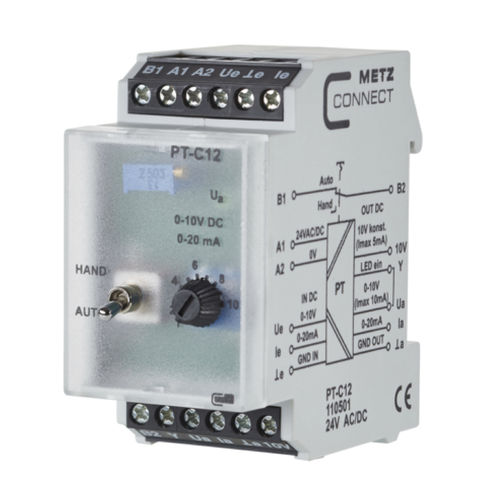

Аналоговый преобразователь сигнала PT-C12 24 V

Потенциальный изолятор / преобразователь сигналов используется для изоляции аналоговых сигналов в диапазоне от 0 до 10 В постоянного тока и от 0 до 20 мА постоянного тока или для преобразования сигналов от 0 до 10 В постоянного тока в 0 до 20 мА постоянного тока или от 0 до 20 мА постоянного тока в 0 до 10 В постоянного тока. Входные и выходные сигналы, а также напряжение питания электрически изолированы друг от друга. К устройству можно подключить входной сигнал от 0 до 10 В или от 0 до 20 мА. Функция электрической изоляции: С помощью PT-C12 входной сигнал от 0 до 10 В регулируется пропорционально выходному сигналу от 0 до 10 В. PTi-C12 регулирует входной сигнал от 0 до 20 мА пропорционально выходному сигналу от 0 до 20 мА. Функция Преобразование сигнала с разделением потенциалов: При преобразовании сигнала от 0 до 10 В в 0 до 20 мА или от 0 до 20 мА в 0 до 10 В преобразованный таким образом выходной сигнал может быть отрегулирован с помощью встроенного триммера шпинделя. Кроме того, встроена возможность аварийного ручного управления с помощью переключателя MANUAL AUTO с контактом обратной связи. Выходной сигнал от 0 до 10 В или от 0 до 20 мА может быть установлен с помощью переднего потенциометра, когда переключатель находится в положении MANUAL. Постоянное выходное напряжение макс. 10 В постоянного тока и 5 мА на клемме 10 В. Вход Y используется для светодиодной индикации выходного напряжения Ua. Яркость светодиода зависит от уровня выходного сигнала (мост между Ua и Y). В качестве альтернативы на вход Y может быть подан внешний сигнал от 0 до 10 В постоянного тока. ・Подключение с помощью клеммных колодок винтового типа
