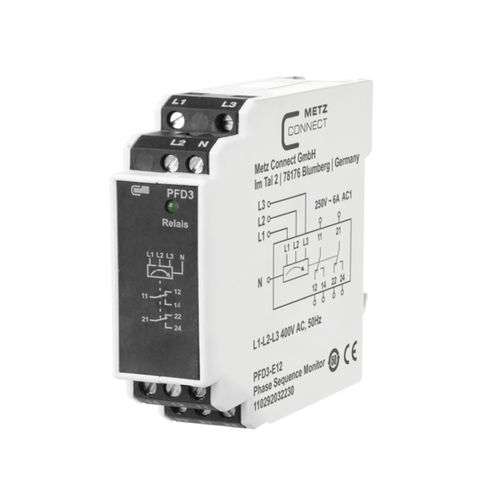

Реле для наблюдения порядка чередования фаз PFD3-E12, 400 V

ACна DIN-рейке

Контрольное реле отслеживает правильную последовательность фаз L1-L2-L3 (направление вращения вправо) и полные отказы отдельных фазных напряжений. Контролируемые фазные напряжения подключаются к клеммам L1-L2-L3, клеммы 11, 14 или 21, 24 выходных контактов реле подключаются перед катушкой возбуждения реле двигателя. Если последовательность фаз правильная, выходное реле активируется (горит зеленый светодиод). В случае полного обрыва одной из фаз выходное реле возвращается в нейтральное положение (зеленый светодиод выключен). Для контрольного реле не требуется специальное напряжение питания. Подключите устройство к N. В случае полного обрыва N (нулевой проводник) выходное реле возвращается в нейтральное положение (зеленый светодиод выключен).
