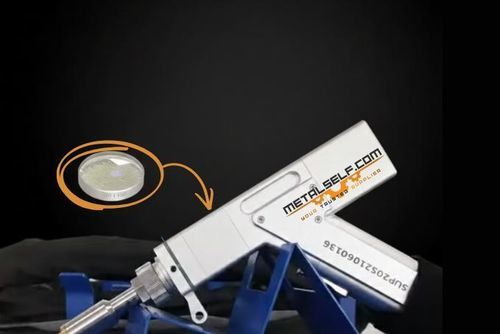

Двойная линза

из силикатного стеклаNIRближний ИК-спектр

Описание
Повышайте эффективность переносных лазерных сварочных установок с помощью высококачественных фокусирующих линз, разработанных для работы при высоких плотностях энергии и обеспечивающих ультраточную фокусировку для глубоких, чистых и структурно стабильных сварных швов.

Основные технические характеристики

• Высокая пропускаемость: >99,76 % — очень высокая прозрачность для минимизации потерь энергии и снижения нагрева оптики.
• Двустороннее AR‑покрытие: обработка с обеих сторон для уменьшения потерь на отражение и защиты линзы от обратного нагрева.
• Оптимизация по длине волны: рассчитана на 1064 нм (совместима с 900–1100 нм), идеально для волоконных лазеров.
• Точность фокусного пятна: концентрирует пучок в крайне малую точку, обеспечивая высокую плотность тепла в зоне плавления.

Почему стоит выбрать эту линзу?

• Постоянное качество сварки: точный диапазон фокусировки для стабильности ванны плавления на деталях разной толщины без потери производительности.
• Продлённый срок службы: высокая стойкость к тепловым ударам и высокий порог повреждения снижают частоту замен и простои.
• Широкая совместимость: разработана для распространённых сварочных головок SUP 20S/T, 21T, 23S/T и SW150.

Технические сведения по применению

• Применение: ручные/портативные лазерные сварочные пистолеты.
• Функция: фокусировка коллимированного лазерного пучка на рабочей точке.
• Материал: подложка из плавленого кремнезема для минимального теплового искажения.

ФОКАЛЬНЫЕ ВАРИАНТЫ (таблица)
Модель линзы | Лазерное пятно | Глубина фокуса | Допуск оператора | Основное применение
F150 | Очень маленькое | Низкая | Требует точности | Тонкие листы, высокая скорость
F200 | Среднее | Средняя | Хорошая | Стандарт, толщины до 5 мм
F400 | Большое | Высокая | Очень хорошая | Широкие зазоры, неровные детали
F600/800 | Очень большое | Очень высокая | Максимум | Лазерная очистка, большие площади

КОМПОНЕНТЫ СВАРОЧНОГО ПИСТОЛЕТА (таблица)
Наименование | Функция
Медное сопло | Направляет лазерный пучок и защитный газ к точке сварки.
Труба с градуировкой / Регулировочное кольцо | Позволяет регулировать положение фокуса с миллиметровой точностью.
Защитная линза | Защищает внутренние линзы от брызг и пыли.
Фокусирующая линза | Концентрирует лазерный пучок в очень маленькую мощную точку.
Отражающая линза / Галво | Направляет пучок; в моделях "sway" используется для создания колебательного движения.
Wobble‑мотор | Управляет колебательным движением пучка для более широких швов.
Коллимационная линза | Делает расходящиеся лучи от волокна параллельными.
Кнопка активации / Спуск | Управляет излучением лазера (обычно с контактной блокировкой безопасности).
Кронштейн подачи проволоки | Механическая опора для автоматической подачи присадочной проволоки.
Водяные контуры / Газовая магистраль | Охлаждают горелку (вода) и защищают ванну плавления (газ).
Защитная муфта | Точка ввода и защита разъёма волокна.

Характеристики / Технические спецификации

• Тип: фокусирующая линза для переносных лазерных сварочных пистолетов
• Материал: Fused Silica (плавленый кремнезем)
• Оптимизационный спектр: 1064 нм (совместимо 900–1100 нм)
• Пропускаемость: >99,76 %
• Покрытие: двустороннее AR
• Доступные фокальные варианты: F150, F200, F400, F600, F800
• Совместимость: SUP 20S/T, SUP 21T, SUP 23S/T, SW150
• Упаковка: упаковки по 5 шт.
• Технический совет: держите защитное стекло чистым и свободным от пыли или брызг для продления срока службы (чистая линза может увеличить срок службы до 40%).
