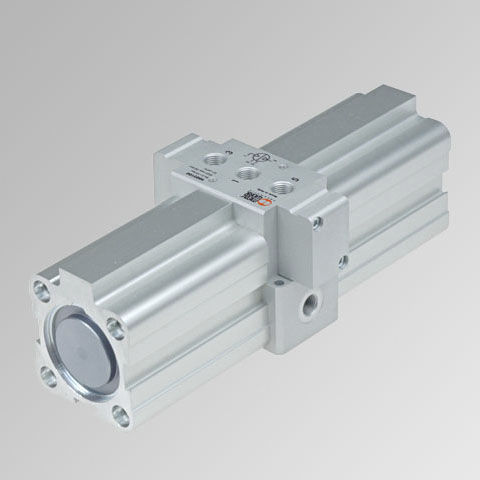

Пневматический усилитель давления 9002100

Воздушно-воздушный мультипликатор давления, или бустер, - это автоматическое устройство, которое сжимает воздух для получения давления на выходе, вдвое превышающего давление на входе. Обычно он используется для локального усиления входного давления одного или нескольких приводов. Поскольку он полностью пневматический, его можно использовать там, где не рекомендуется применять электрические устройства. Бустер может поставляться с регулятором давления или без него. Он оснащен обратными клапанами, которые поддерживают давление на выходе даже при отключении подачи сжатого воздуха. Это означает, что перед любым вмешательством в работу устройства необходимо прервать подачу и разгрузить контур. Рекомендуется установить резервуар после бустера для предотвращения колебаний давления на выходе. Усилитель давления состоит из центрального корпуса (с одним клапаном 3-2, одним клапаном 5-2 и четырьмя обратными клапанами), двух боковых вкладышей и сквозного штока, на котором установлены два поршня. Подаваемый воздух поочередно сжимается двумя поршнями в одной из двух центральных камер (B и C); другая центральная камера и одна из двух боковых камер (A и D) работают на поршни; внешняя камера, которая не участвует в сжатии, разгружена. Воздух, сжатый в соотношении 2:1, проходит через обратный клапан, который поддерживает выходное давление даже при прекращении подачи сжатого воздуха. Клапаны в центральном корпусе, которые приводятся в действие механическими поршнями-толкателями, переключают функции двух пар камер (A и D, B и C) при каждом ходе поршня.
