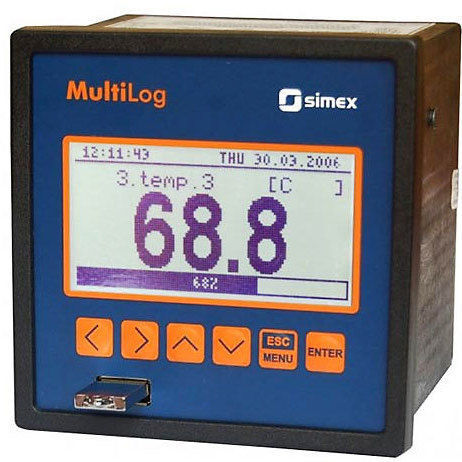

Регистратор данных влажности SRD-99

расходадавленияpH

Обзор
Регистратор данных SRD-99 предназначен для мониторинга и записи процессных переменных, таких как температура, давление, влажность, уровень, pH, окислительно-восстановительный потенциал и расход. Он сочетает графический дисплей с гибкой конфигурацией входов для промышленных применений.

Особенности

• Графический регистратор данных с многоканальным отображением.
• До 8 входов, настраиваемых как 0/4–20 мA или Pt100 / Pt500 / Pt1000.
• 1 цифровой вход для управления запуском записи.
• USB Host порт для внешней флеш-накопителя.
• Связь RS-485 с протоколом Modbus RTU.
• Графический дисплей с числовым и линейным баровым представлением.

Детали

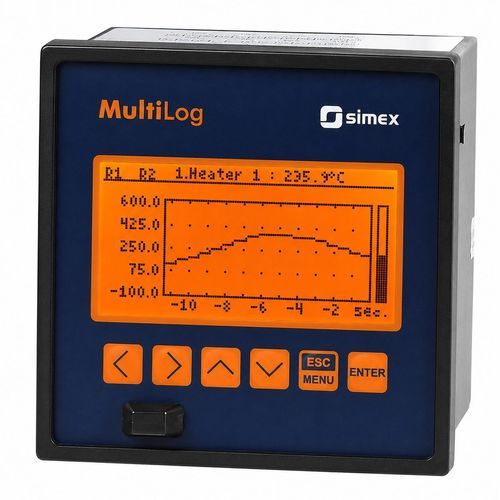

Устройство оснащено 8 аналоговыми или температурными входами (Pt100 / Pt500 / Pt1000 или 0/4–20 mA), одним цифровым входом, USB Host портом для экспорта данных и портом связи RS-485 Modbus RTU. Встроенная память 2 MB (примерно 500 000 записей), версия с USB — 8 MB (примерно 2 000 000 записей). Внутренний А/Ц преобразователь имеет разрешение 16 бит для высокой точности измерений. Каждый канал поддерживает буквенно-цифровую метку. Программирование возможно с помощью передней панели или при помощи поставляемого ПО. Режимы графического отображения включают числовой дисплей с цифрами 18 мм, линейное баровое представление, одновременное отображение 8 входов на одном экране и исторический график по времени.

Программное обеспечение
Включенное программное обеспечение Loggy Soft позволяет настраивать устройство, визуализировать данные в реальном времени, архивировать и печатать показания, хранящиеся в памяти SRD-99.

Технические характеристики

• Модель: SRD-99
• Тип: Графический регистратор данных / система записи
• Входы: До 8 настраиваемых (0/4–20 mA или Pt100 / Pt500 / Pt1000)
• Цифровой вход: 1 (управление запуском записи)
• Хранение данных: Встроенная память 2 MB (~500 000 записей); версия USB 8 MB (~2 000 000 записей)
• USB: USB Host порт для накопителя
• Связь: RS-485 / Modbus RTU
• Дисплей: Графический; опция цифрового отображения 18 мм; линейное баровое представление
• Разрешение: 16-битный АЦП
• Идентификация каналов: Буквенно-цифровая метка для каждого канала
• Программирование: Передняя панель или программное обеспечение
• Включенное ПО: Loggy Soft (настройка, визуализация, архивирование, печать)
• Типичные области применения: Мониторинг температуры, давления, влажности, уровня, pH, редокс и расхода
