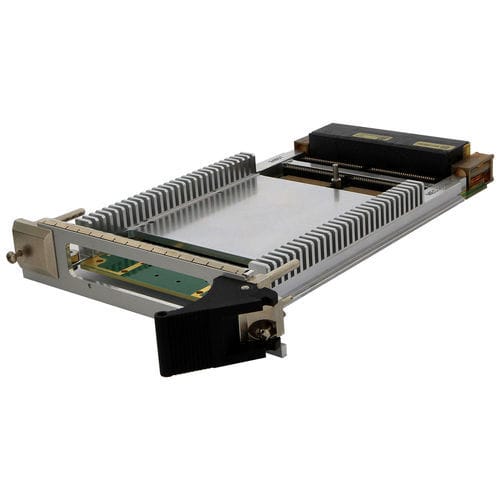

Carte-support PMC VME 3U CB3P-6231

CB3P-6231 - это несущая плата 3U OpenVPX™ PCIe® коммутатора PMC/XMC (VITA 46.9) для использования с подсистемой ROCK-2 компании Mercury. Плата CB3P-6231 обеспечивает возможность переключения полос PCIe Gen1/Gen2/Gen3 между разъемами PMC или XMC и объединительной панелью. CB3P-6231 разработан с использованием технологий BuiltSAFE™ и доступен в коммерческих конфигурациях с воздушным охлаждением и надежным кондуктивным охлаждением, что позволяет удовлетворить требования лабораторных и полевых приложений. Снижение риска неисправностей и экономия ресурсов Проверенные модули авионики 3U компании Mercury ускоряют критически важные для безопасности приложения, такие как ИИ машинного зрения и дополненной реальности, ускоряют процесс сертификации, экономят ресурсы самолета и ускоряют вывод подсистемы на рынок. Ключевые особенности 1 место XMC и 1 место PMC 1х коммутатор PCIe, 32 полосы Конфигурируемый порт PCIe для восходящего потока Коммерческое воздушное охлаждение и прочная упаковка с кондуктивным охлаждением Прочный корпус, потребляемая мощность 7 Вт Артефакты DO-254 и DO-178 Услуги и поддержка по сертификации безопасности Технические характеристики Ввод/вывод Доступ к XMC-J6 I/O к VPX-P2 в соответствии с требованиями 46.9 P2w1-X24s+X8d+X12d Доступ ко всем входам/выходам PMC-J4 к VPX-P2 в соответствии с VITA 46.9 P2w1-P64s Коммутаторы/мосты 1x коммутатор PCIe Gen1/Gen2/Gen3, 32 полосы 1x мост PCIe x4 - PCI/PCI-X Высокоскоростные каналы/соединения 4x PCIe x4 на разъеме OpenVPX (B2) 1x PCIx4 на XMC-J5 1x PCIe x4 на мосту PCIe - PCI (для PMC) Сайты (1) 1x сайт XMC 1x сайт PMC
