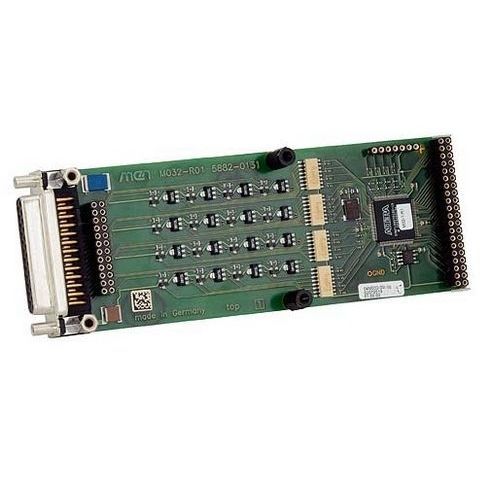

Цифровая плата E/S M32

CPCIVMEтока

Мезонинная плата M32 представляет собой 16-разрядный М-модуль дискретных входов с возможностью фиксации для промышленных применений. Входы имеют оптическую изоляцию с высоким напряжением изоляции 500 В постоянного тока. Ограничение тока для каждого входа гарантирует широкий диапазон входного напряжения от 0 до 155 В. Каждый фронт входного сигнала генерирует маскируемое прерывание для каждого канала. Сигналы механических переключателей дешунтируются цифровой схемой с точностью дешунтирования от 300 нс до 14 мс. Переключение по низкой стороне Входная нагрузка M32 зависит от напряжения питания, поэтому переключение входа на землю активирует соответствующую оптопару. На основе стандарта ANSI M32 основан на мезонинном стандарте M-Module ANSI. Он может использоваться в качестве расширения ввода/вывода в любом типе шинной системы, например, CPCI, VME или в любом типе автономных SBC. Соответствующие платы-носители M-Module в форматах 3U, 6U и других доступны от duagon и других производителей. Надежность и прочность M32 может работать в диапазоне температур от -40 до +85 °C. Плата устойчива к ударам и вибрациям, что обеспечивает ее надежную работу. ОСОБЕННОСТИ 16 входов от 0 В до 155 В Входы постоянного тока Схема дебаунсинга Генерация прерываний Нагрузка на напряжение питания Оптическая изоляция
