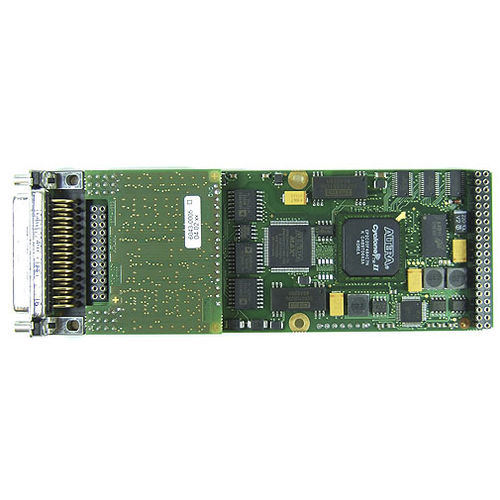

Аналоговая плата E/S M36N

16 каналов8 аналоговых входовCPCI

Мезонинная плата M36N представляет собой 16-разрядный аналоговый М-модуль для широкого спектра стандартных входных требований, таких как 16 каналов одностороннего напряжения или тока и 8 каналов дифференциального напряжения или тока. Изолированные напряжения питания формируются встроенным DC/DC-преобразователем, который поддерживает расширенный температурный диапазон от -40 до +85°C. Быстродействующий АЦП и автоинкрементация канала мультиплексора делают М-модуль идеальным для быстрой выборки. Полное время выборки M36N составляет 130 мкс для всех 16 каналов, а точность измерений - 0,05% во всем температурном диапазоне. В M36N реализована полностью автоматическая настройка каждого канала и каждого входного диапазона. ПЛИС, реализованная на M36N, управляет формированием сигнала и, кроме того, предоставляет пространство для расширения функций платы, специфичных для конкретного приложения. M36N предназначен для широкого спектра применений, например, в автоматизированных испытательных средах или системах управления технологическими процессами. Плата M36N основана на стандарте мезонинов M-Module ANSI. Он может быть использован в качестве расширения ввода-вывода в любом типе шинной системы, например, CPCI, VME или в любом типе автономных SBC. Соответствующие платы-носители M-Module в форматах 3U, 6U и других доступны от duagon и других производителей. ОСОБЕННОСТИ 8/16 входов тока или напряжения разрешение 16 бит 8.максимальное время захвата канала 5 мкс Точность +/- 0,05% typ. Программный выбор униполярного/биполярного сигнала Выборка и удержание Автоинкремент номера канала Внешний триггер
