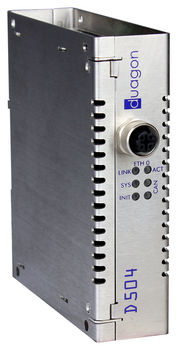

Мосток связи D504

EthernetCANCANopen

D504 представляет собой простой в конфигурировании шлюз Ethernet-to-CAN. Он предоставляет до двух CAN-интерфейсов (CAN0 / CAN1), а также до двух интерфейсов Ethernet 10/100 Мбит/с (ETH0 / ETH1). Разъемы Ethernet соответствуют стандарту IEC 61076-2-101 (D-код; гнездо). Интерфейсы Ethernet соответствуют стандарту IEEE 802.3, поддерживая 10BASE-T или 100BASE-TX, полнодуплексный режим, автосогласование и автоматический MDI-X. Кроме того, внутренняя логика поддерживает стандарт "Ethernet на тяговых транспортных средствах" IEC 61375-3-4. Опциональный второй Ethernet-интерфейс ETH1 предназначен для использования в качестве резервной линии или отдельного канала для целей удаленной диагностики и обслуживания. CAN-интерфейсы поддерживают различные протоколы, включая CANpie, CANopen (ведомый и ведущий) и J1939. В качестве опции может быть выбрана заделка 120 Ω или 150 Ω. шлюзы duagon поставляются в двух вариантах - как платформа для создания специфического приложения заказчика или как шлюз со стандартным конфигурируемым шлюзовым приложением. Платформенный вариант сопровождается библиотекой разработки, позволяющей быстро и эффективно создавать специфические приложения для заказчика. Шлюз интегрирован в корпус из нержавеющей стали, который может быть установлен на DIN-рейку или с помощью винтов M4. Питание устройства может осуществляться непосредственно от аккумулятора автомобиля или по технологии Power over Ethernet (PoE). D504 предназначен для работы в жестких условиях эксплуатации и соответствует стандартам EN 50155, EN 50121 и IEC 61373 в целом, но в особенности по следующим параметрам: -диапазон температур окружающей среды от 40 °C до +70 °C Класс напряжения питания прерывания S2 Защитное покрытие от влаги Повышенная устойчивость к электромагнитным помехам и вибрациям ОСОБЕННОСТИ Собственный высокопроизводительный коммуникационный стек Ethernet;
