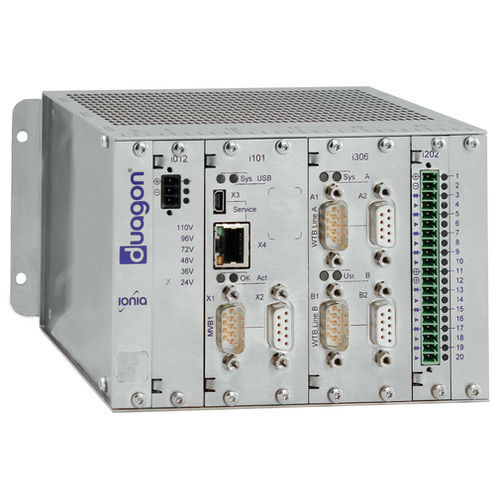

Мосток связи D521

EthernetIPподчиненное устройство

D521 - это шлюз WTB-MVB, соответствующий стандартам IEC 61375 и UIC Leaflet 556. В состав шлюза входят два блока крепления среды WTB. Интерфейсы линий A и B гальванически развязаны, что обеспечивает резервирование кабеля, и используют стандартные 9-полюсные разъемы типа SUB-D. Для борьбы с окислением контактов шлюз WTB имеет опциональный встроенный механизм фриттования. Встроенный контроллер WTB, реализованный на ПЛИС с использованием ИС duagon, может быть настроен на работу в качестве сильного или слабого ведущего или ведомого устройства. Шлюз поставляется со встроенным приложением сервера отображения UIC 556, обеспечивающим обмен данными сообщений и маршаллинг данных процесса между WTB и сетью MVB. Опционально может быть заказана безопасная передача данных. В комплект поставки входит полный набор инструментов для конфигурирования и интеграции, позволяющий легко настраивать приложение и легко интегрировать шлюз в любую сетевую архитектуру. собственный контроллер MVB компании duagon реализован на ПЛИС и поддерживает все 4096 портов данных процесса. Сетевой интерфейс поезда соответствует стандарту TCN IEC 61375 вплоть до класса 4. D521 имеет 8 цифровых входов и 8 комбинированных каналов ввода/вывода. Каналы ввода/вывода используются приложением для реализации контроля напряжения батареи, переключения резервирования и сигнала "пробуждения". Шлюз WTB подключается непосредственно к поездной батарее и поддерживает все типы напряжения от 24 до 110 В пост. тока. Кроме того, он имеет встроенный режим энергосбережения. Сервисные интерфейсы, доступные через Ethernet, обеспечивают быстрый доступ к диагностической информации и всем записанным данным.
