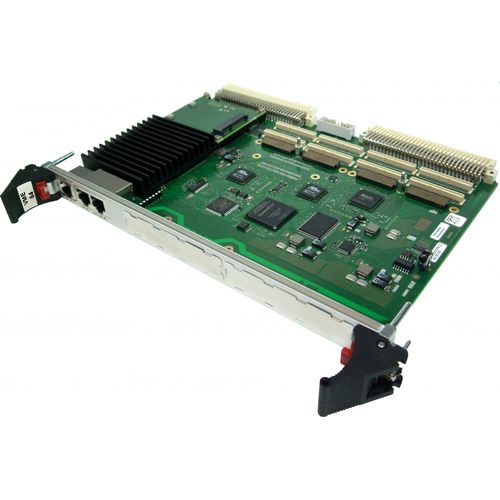

Одноплатный компьютер PMC A21C

NXPDual CorePCI Express

A21C - это одноплатный компьютер на базе NXP (ранее Freescale) QorIQ для встраиваемых промышленных приложений. SBC имеет полную поддержку VME64 и может использоваться в качестве ведущего или ведомого устройства в среде VMEbus. В A21C имеется 1 МБ локальной двухпортовой памяти SRAM для ведомого доступа и связи между локальным процессором и другим ведущим устройством VMEbus. Процессорная плата оснащена одноядерным P1013 или двухъядерным P1022 QorIQ-процессором с тактовой частотой до 1,067 ГГц и архитектурой последовательного обмена данными. Два порта Gigabit Ethernet и один RS232 COM на передней панели, а также память DDR3 SDRAM с ECC, Flash и FRAM - все это обеспечивает необходимые основы промышленного компьютера. Для удовлетворения потребностей в хранении данных можно использовать карты памяти microSD и подключаемые модули mSATA. Кроме того, A21C может быть оснащена до двух мезонинных плат XMC или PMC на общих площадках, обеспечивающих как фронтальный ввод/вывод (XMC/PMC), так и тыловой ввод/вывод (PMC) для таких функций, как графика, массовое хранение данных или дальнейший Ethernet. Два слота PMC поддерживают модули с частотой PCI-X до 64 бит/133 МГц, а слоты XMC питаются от двух каналов PCI Express x1 каждый. Модульное сочетание функций ввода-вывода на одноплатном компьютере позволяет создавать специализированные системы управления, которые выглядят как индивидуальные решения на базе стандартных компонентов. Родственная ей плата A21B вместо XMC/PMC имеет три слота M-Module, которые идеально подходят для технологических входов/выходов. Если требуется еще большее количество входов/выходов, A21C также включает в себя опцию мезонинной платы ввода/вывода, которая уменьшает размер платы на один слот PMC/XMC, но обеспечивает такие интерфейсы, как USB 2.0, COM или даже пользовательские входы/выходы, управляемые встроенной FPGA.
