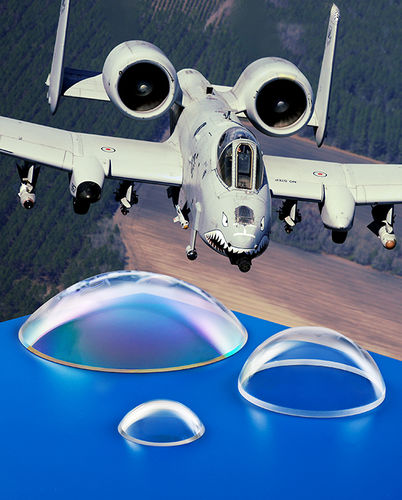

Куполообразное оптическое стекло

из кварцаиз германияиз сапфира

Купола оптические сапфировые изготавливаются из сапфира, кварца, стекла, кремния и германия размерами до 100 мм в диаметре с включенными углами до 180 градусов и допусками по размеру до +/-10 мкм. Изготовленные на 5-осевом сферическом обрабатывающем центре с высокой повторяемостью, они имеют вариацию толщины стенок менее 25 микрон. Обладая точностью поверхности менее 1 полосы, измеренной при 633 нм, и финишной отделкой до 20-10 царапин на MIL-PRF-13830, оптические купола Meller хорошо подходят для широкого спектра применений, включая высокоскоростные купола ракет, смотровые площадки и другие требования к оптике передней поверхности. Цены на оптические сапфировые купола зависят от материала, размера, детали, геометрии и количества. Различные конфигурации могут быть изготовлены на заказ в соответствии с требованиями и спецификациями заказчика До 250 мм Диаметры, 180 градусов включены угол обзора Другие доступные материалы: оптическое стекло, плавленый кварц, шпинель, AlON и сульфид цинка Спецификации: Материалы: Сапфир, кварц, стекло, кремний, германий Диаметр: 100 мм максимум +/- .025 мм Включенный угол: 180 градусов максимум Толщина стены: Предпочтительное соотношение диаметра к толщине 20:1. Изменение толщины стенки менее 25 микрон с общим допуском по толщине +/- .05 мм. Сферическая нерегулярность: Менее 2 полосок на дюйм, измеренная при 632 нанометрах. Готовность поверхности: от 80-50 до 20-10 на MIL-PRF-13830 в зависимости от нерегулярности поверхности. Ошибка центрирования: макс. 012 мм Кромка конуса: в соответствии со спецификацией клиента
