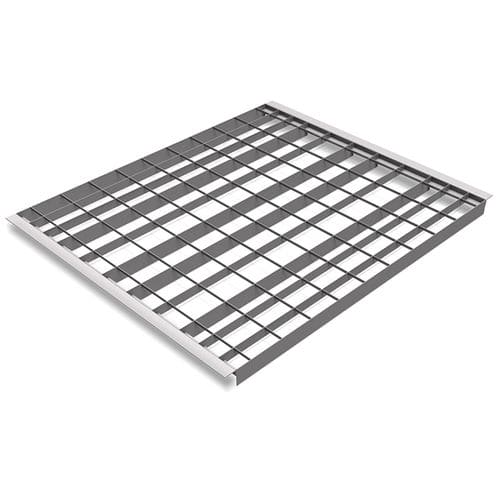

Решетчатый настил из гальванизированной стали

для стеллажа

Информация о продукте
MEISER Modul — модульная решётка для стеллажей, разработанная для евро‑паллет и полупаллет. За счёт варьирования высоты несущих стержней в соответствии с ожидаемыми нагрузками уменьшается материал в слабо нагруженных зонах и усиливается в более нагруженных, что даёт лёгкую и адаптированную решётку.

Применение
Модули оптимизированы для евро‑паллет и полу‑паллет, размещаемых вдоль или поперёк. Подходят для равномерно распределённых нагрузок и заранее определённых расчётных нагрузок в промышленных стеллажах; совместимы со спринклерными системами.

Преимущества MEISER Modul

• Вставной Z‑профиль обеспечивает запираемую или почти запираемую установку (макс. высота нависания 2 мм)
• Простота выбора класса нагрузки (см. таблицу)
• Модульные стандартные длины для большинства стеллажей (например, 1800 мм = 2 части, 2700 мм = 3 части, 3600 мм = 4 части)
• Быстрая поставка стандартных изделий (небольшие количества под заказ — в течение 48 ч; большие — по запросу)
• Подходит для спринклерных систем (открытое сечение > 90 %)
• Малые прогибы под нагрузкой (прогиб < L/200) — соответствует DIN EN 15635
• Низкий вес и экономичная конструкция
• Удобный расчёт максимальной нагрузки на ярус

Технические данные
MEISER производит три типа решёток, каждый доступен в шести классах нагрузки. Горизонтальная полка Z‑профиля составляет 40 мм для всех типов.

Таблица (заголовок и строки)
payload (kg/grating) | clear level / bay depth (mm) | grating width (mm) | grating height (mm) | material thickness (mm) | mesh BB (mm) | mesh CB (mm)
1250 | 900 (895) | 890 | 60 | 1.7 | 66(99) | 66
1250 | 950 (945) | 890 | 60 | 1.7 | 66(99) | 66
1250 | 1000 (995) | 890 | 60 | 1.7 | 66(99) | 66
1000 | 900 (895) | 890 | 60 | 1.5 | 66(99) | 66
1000 | 950 (945) | 890 | 60 | 1.5 | 66(99) | 66
1000 | 1000 (995) | 890 | 60 | 1.5 | 66(99) | 66
800 | 900 (895) | 890 | 55 | 1.5 | 66(99) | 99
800 | 950 (945) | 890 | 55 | 1.5 | 66(99) | 99
800 | 1000 (995) | 890 | 55 | 1.5 | 66(99) | 99
500 | 900 (895) | 890 | 50 | 1.5 | 66(99) | 99
500 | 950 (945) | 890 | 50 | 1.5 | 66(99) | 99
500 | 1000 (995) | 890 | 50 | 1.5 | 66(99) | 99

Пример применения
Пример: 3 решётки MEISER Modul, 995 x 890 мм, горячее цинкование, каждая с максимальной нагрузкой 1 000 кг. Возможны размещения евро‑паллет и полупаллет вдоль, поперёк или в смешанной конфигурации.

Характеристики / технические спецификации

• Изделие: решётка для стеллажей MEISER Modul, оптимизированная для евро‑паллет и полупаллет
• Типы решёток: 3 типа, каждый в 6 классах нагрузки
• Горизонтальная полка Z‑профиля: 40 мм (все типы)
• Макс. высота нависания (Z‑профиль): 2 мм
• Подходит для спринклерных систем: открытое сечение > 90 %
• Допустимый прогиб: < L/200 (DIN EN 15635)
• Типичные поддерживаемые длины ярусов: напр. 1800 мм (2 части), 2700 мм (3 части), 3600 мм (4 части)
• Классы нагрузки и типовые размеры/толщины материала: смотреть таблицу
• Преимущества: низкий вес, экономичность, простота расчёта максимальной нагрузки на ярус
