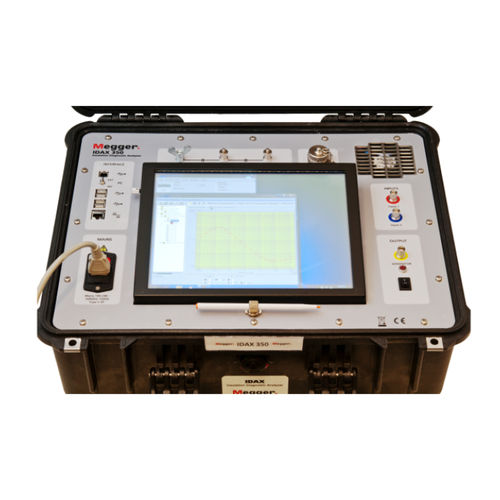

Тестер изоляции для сети AC IDAX series

среднего напряжения

Измерение содержания влаги, тангенса угла наклона/коэффициента мощности и проводимости масла с помощью DFR в полевых условиях Измерения DFR (диэлектрической частотной характеристики) для диагностики изоляции IDAX - это анализатор для диагностики изоляции, основанный на технологии DFR (Dielectric Frequency Response), также известной как FDS (Frequency Domain Spectroscopy). Технология DFR - это устоявшаяся процедура тестирования в лабораториях, которая, благодаря инновационным усилиям компании Megger, была адаптирована для использования в полевых условиях в серии приборов IDAX. DFR - это измерение емкости и потерь (тангенса угла наклона или коэффициента мощности) на нескольких частотах. Измеренная кривая DFR зависит от геометрии изоляции, влажности, проводимости масла и температуры. С помощью расширенной подгонки кривой к модели эталонного материала IDAX рассчитывает содержание влаги в твердой изоляции, проводимость масла при эталонной температуре 25 °C и тангенс угла наклона/коэффициент мощности при эталонной температуре 20 °C. В этих расчетах используется ITC (индивидуальная температурная коррекция), еще одна важная инновация Megger, для перевода данных испытаний из температуры объекта испытаний в эталонные температуры. В программное обеспечение IDAX встроена частотная развертка с коррекцией ITC, разработанная специально для оценки приборных трансформаторов и вводов. Благодаря новому подходу к сочетанию данных во временной и частотной областях, IDAX обеспечивает самое короткое время измерения для полного измерения DFR в диапазоне от 1 кГц до 10 мкГц. Для каждого набора данных (временных или частотных) перед преобразованием и комбинированием подбираются отдельные эталонные модели, что исключает риск возникновения артефактов, вызванных аппроксимацией или преобразованием неполных наборов данных.
