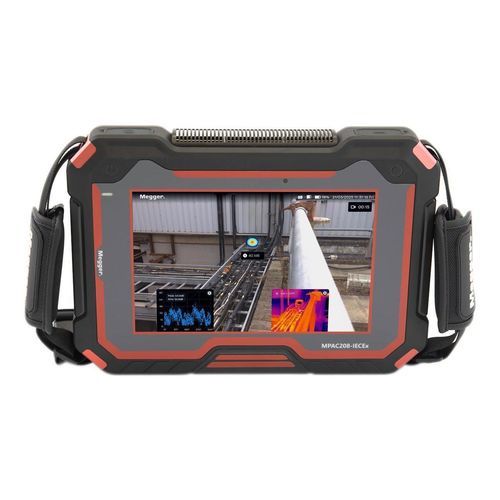

Камера с системой микрофонов MPAC208

акустическаяпромышленнаятепловидение

О продукте
MPAC208 — профессиональная камера акустического визуализации для быстрой и точной локализации ультразвуковых источников в промышленных условиях. Позволяет ремонтным бригадам обнаруживать утечки газа, механические неисправности и частичные разряды (PD) на высоковольтном оборудовании без остановки работы.

Аппаратная платформа
Система объединяет 208‑канальный MEMS‑массив микрофонов (2 kHz–100 kHz) с 13 МП оптикой и 8‑дюймовым ёмкостным сенсорным экраном. В реальном времени выполняется визуальное наложение акустических источников на оптическое изображение для мгновенной локализации.

Варианты и сертификация
Вариант MPAC208‑IECEx имеет ту же функциональность и сертифицирован для использования в взрывоопасных атмосферах класса 2.

Разработано для реальных промышленных условий
Дальность обнаружения до 200 м для инспекций вблизи и дистанционных проверок в ПС, шкафах управления и на ВЛ. Функции фокусировки и подавления шума выделяют целевые ультразвуковые сигналы в шумных цехах. Направляющее средство SoundScan™ помогает локализовать источники за пределами видимого кадра.

Три основных рабочих режима

• Режим утечки газа: оценивает скорость утечки, расстояние и экономический эффект для приоритизации ремонтов.
• Режим частичных разрядов: фиксирует активность PD и предоставляет PRPD‑анализ для раннего выявления и классификации.
• Механический режим: обнаруживает износ подшипников, утечки клапанов, кавитацию и дефекты, связанные с вибрацией, по ультразвуковым сигналам.

Расширение с термальной корреляцией
Опциональный модуль тепловизора обеспечивает параллельное отображение акустических и тепловых данных для корреляции термических и акустических аномалий и ускорения поиска корневой причины.

Для полевого применения
Портативный и лёгкий (~1,4 кг). Класс защиты IP54. Съёмные интеллектуальные аккумуляторы обеспечивают до 10 часов работы (2 × 5‑часовых пакета в комплекте). Предназначен для энергокомпаний, промышленных предприятий, возобновляемой энергетики и производства для поддержки предиктивного обслуживания и повышения энергоэффективности.

Поверка камеры
Опциональный аксессуар MPAC‑V выполняет автоматические полевые проверки частотной характеристики, уровня звукового давления (SPL) и визуальной калибровки положения микрофонов для контроля параметров работы между калибровками.

Дополнительные функции
Подавление шума, режим Focus, направление SoundScan™, встроенная оценка утечек (SPL, объёмные и денежные оценки), визуализация PRPD и подсчёт PD для оценки степени серьезности.

Технические характеристики

• Бренд: Megger
• Модель: MPAC208 (доступен вариант MPAC208‑IECEx)
• Массив микрофонов: 208 каналов MEMS
• Акустическая чувствительность: 2 kHz – 100 kHz
• Оптическая камера: 13 МП
• Дисплей: 8‑дюймовый ёмкостный сенсорный экран
• Дальность обнаружения: до 200 м (в зависимости от условий)
• Режимы: утечка газа, частичные разряды (PRPD), механический
• Опции: модуль тепловизора для акустико‑тепловой корреляции
• Поверочный аксессуар: MPAC‑V (частотная характеристика, SPL, визуальная калибровка)
• Вес: ~1,4 кг
• Класс защиты: IP54
• Питание: сменные интеллектуальные аккумуляторы; до 10 часов (2 × 5‑часовых пакета в комплекте)
• Полевые функции: Focus, подавление шума, SoundScan™, оценка утечек (SPL, объём, денежная оценка)
