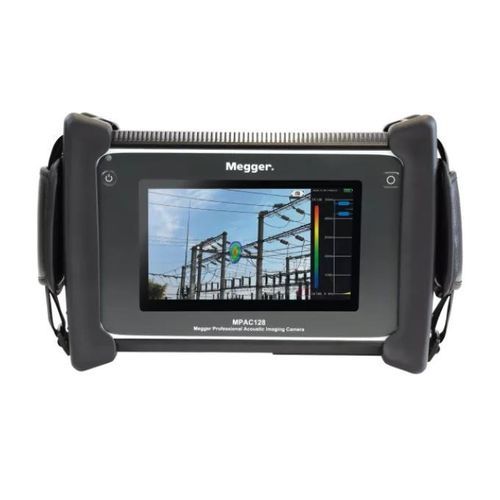

Камера с системой микрофонов MPAC128

акустическаядля опасных зонобнаружения

О продукте
Акустический имиджер MPAC128 от Megger визуализирует утечки газа и частичные разряды (PD), помогая проводить профилактические проверки и быстро локализовать неисправности. Серия MPAC128 фиксирует ультразвуковые и слышимые сигналы с помощью массива из 128 микрофонов и обеспечивает бесконтактное обнаружение до 120 м (обычно лучшая эффективность на 10–20 м). Вариант MPAC128-ATEX сертифицирован для зоны 2.

Ключевые возможности
Семейство MPAC128 разработано для обнаружения PD и утечек газа с высокой точностью локализации благодаря большому количеству микрофонов и широкому диапазону детектирования. Типичные применения: осмотр ВЛ, промышленных объектов и проверка оборудования в потенциально опасных зонах с использованием ATEX-варианта.

Основные характеристики

• 128 микрофонов для повышенного пространственного и частотного разрешения
• Диапазон обнаружения по частоте: 2 кГц — 48 кГц
• Указанный диапазон обнаружения без контакта: 0,5 м — 120 м (оптимум обычно 10–20 м)
• MPAC128: степень защиты IP54; MPAC128-ATEX: II 3G Ex ic IIC T5 Gc (для зоны 2)
• Температурный диапазон эксплуатации: -20 °C — +50 °C

Примечания к релизам / прошивке
Для MPAC128 и MPAC128-ATEX публикуются обновления прошивки. В последних релизах: улучшенное распознавание PRPD, оптимизированные переводы и корректировка выравнивания элементов интерфейса.

Программное обеспечение
ПО MPAC Analyst позволяет управлять и анализировать акустические изображения и видео, снятые устройствами MPAC. Функции: просмотр, анализ, редактирование и формирование отчётов. Референсная версия: 1.2.0.

Документы продукта (перечислены на странице)

• MPAC128-MPAC128ATEX_DS_EN.pdf (Технический паспорт)
• MPAC128_UG_en.pdf (Руководство пользователя)
• MPAC208-Software_UG.pdf (Руководство по программному обеспечению)

Основные моменты FAQ

• Принцип: дефекты (утечки, PD) излучают звук/ультразвук; имиджер фиксирует их и локализует источник.
• Дальность идентификации: примерно 0,5 м — 120 м в зависимости от условий; обычно лучше на 10–20 м.
• Аккумулятор: типичное снижение ёмкости ≈20% после ~1000 полноценных циклов; встроенный аккумулятор заменяет авторизованный сервис.
• Калибровка: рекомендуется каждые 2 года (калибровка у производителя доступна); полевые проверки с MPAC-V могут продлить интервалы.
• Рекомендуемые частотные диапазоны: общие 20–40 кГц; удалённые/тихие точки 15–35 кГц; шумные среды 28–48 кГц.

Технические характеристики

• Коммерческое обозначение: MPAC128 (MPAC128-ATEX для зоны 2)
• Производитель / марка: Megger
• Применение: бесконтактное обнаружение и локализация PD и утечек газа
• Массив микрофонов: 128 микрофонов
• Диапазон обнаружения по частоте: 2 кГц — 48 кГц
• Диапазон обнаружения: 0,5 м — 120 м (обычно оптимум 10–20 м)
• ATEX (MPAC128-ATEX): II 3G Ex ic IIC T5 Gc
• Класс защиты: IP54 (MPAC128)
• Температура эксплуатации: -20 °C — +50 °C
• Аккумулятор: встроенный перезаряжаемый; снижение ≈20% после 1000 циклов; замена авторизованным сервисом
• Калибровка: рекомендуется каждые 2 года
• Референсная прошивка: 6.0.4.3
• ПО MPAC Analyst: версия 1.2.0
• Ограничения: не обнаруживает подземные утечки (ультразвук поглощается грунтом); утечки жидкостей и утечки SF6 при очень низком давлении могут не производить детектируемого звука
