Локализатор дефектов изоляции для аккумулятора MGFL100

Обзор

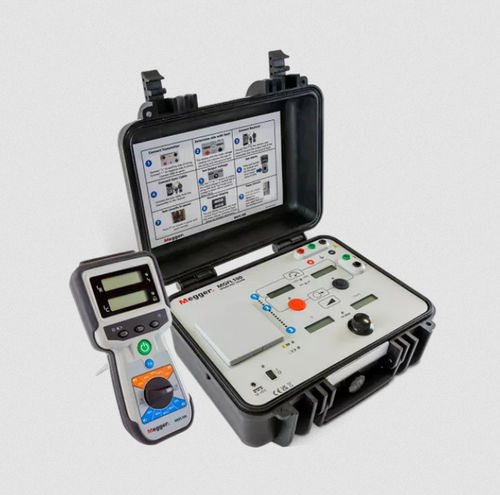

Megger MGFL100 — портативный прибор для локализации замыканий на землю в аккумуляторных системах и незаземлённых сетях AC/DC без вывода систем из эксплуатации. Использует зажимной токовый трансформатор вместе с лёгким передатчиком и приёмником для выявления реального цепи с аварией и для отличия реактивных утечек, вызванных паразитной ёмкостью.

Ключевые характеристики

• Локализация замыканий на землю в аккумуляторах без отключения
• Звуковой/визуальный сигнал при определении реального аварийного контура
• Прямое измерение сопротивления замыкания и паразитной ёмкости системы
• Прямое измерение реального тока замыкания и тока утечки (реактивного)
• Регулируемые пределы тока и напряжения с защитой паролем
• Питание от внешнего источника AC или внутренней батареи
• Локализация до 400 kΩ
• Работа в AC и DC системах, включая DC батареи и защищённые IT-сети
• Рабочее напряжение до 600 В (600 Vac с опциональным IT-фильтром для IT-систем)
• Лёгкие переносные передатчик и приёмник для трассировки на объекте

Данные по эксплуатации
MGFL100 автоматически различает реальный ток замыкания и реактивный ток, обусловленный паразитной ёмкостью, поэтому не требует сложной настройки. Используйте лёгкий передатчик и приёмник для трассировки; синхронизирующий кабель отделяет реальный ток замыкания от тока утечки. Прямая связь с линией позволяет проводить поиск офлайн или онлайн с использованием опционального кросс-фильтра IT для IT-сетей.

Опциональные аксессуары
Опциональный IT-фильтр позволяет локализовать замыкания на изолированных IT-системах переменного тока до 600 Vac. Дополнительные аксессуары: синхронизирующий кабель, токовые клещи и запасные батареи.

Документы продукта (названия)

• MGFL100_ds_en.pdf (Технический паспорт)
• MGFL100_UG_en.pdf (Руководство пользователя)
• IT-Filter_DS_EN.pdf (Технический паспорт фильтра IT)
• AC Tracing vs Pulse Application Note_v2A.pdf (Примечание по применению)
• Circuit Characterisation Application Note_v1.pdf (Примечание по применению)
• CT Magnetization_Application Note_v1.pdf (Примечание по применению)
• Stray Capacitance Applicatoin Note_v1.pdf (Примечание по применению)
• DC-ground-fault-locating-AC-coupling_CaseStudy1_EN.pdf (Кейс-стади)

Дополнительная информация
Приёмник имеет два дисплея: при подключённом синхронизирующем кабеле верхний дисплей показывает ток, текущий в реальный неисправный участок, а нижний — утечку цепи. Описаны методы стабилизации показаний на электрически зашумлённых цепях, включая размещение ТТ вокруг цепи и её возвратного проводника или использование двух ТТ для подавления шума.

Технические характеристики

• Возможность локализации: до 400 kΩ
• Совместимость с системами: AC и DC, незаземлённые системы, DC батарейные системы, защищённые IT-сети
• Максимальное рабочее напряжение: до 600 В (600 Vac с опциональным IT-фильтром для IT-систем)
• Измеряемые параметры: сопротивление замыкания на землю, паразитная ёмкость системы, реальный ток замыкания, реактивный ток утечки
• Регулируемые и защищённые паролем пределы тока и напряжения
• Питание: внешнее AC или внутренняя батарея
• Функция тревоги: звуковая/визуальная при выявлении реального аварийного контура
• Портативная конструкция: лёгкий передатчик и приёмник для полевых работ
• Обработка шума: методы размещения ТТ и синхронизирующий кабель для разделения реального тока замыкания и утечки
• Может локализовать замыкания высокой импеданса и неисправности в системах с высокой утечкой тока
