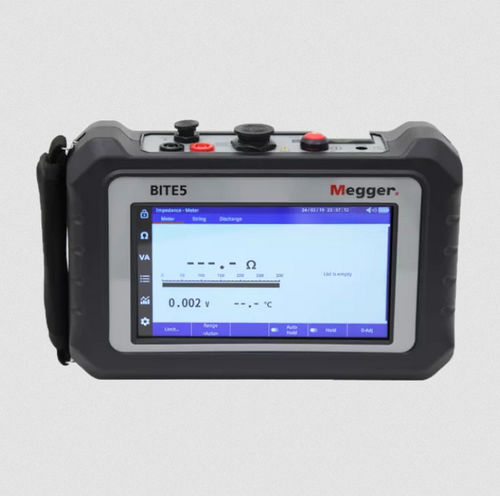

Тестер импеданса BITE5

напряжениясопротивлениедля измерения температуры

Обзор
BITE5 и BITE5 Advanced — импедансные (омические) тестеры аккумуляторов для оценки состояния свинцово‑кислотных (VLA и VRLA), NiCd и литий‑ионных элементов и модулей на месте. Устройства оснащены сенсорным экраном для тестирования по ячейкам и по цепям; в сочетании с тестовым набором Torkel поддерживают проведение разрядных испытаний с непрерывным мониторингом ячеек.

Основные возможности

• Измерение импеданса отдельной ячейки (ом), напряжения ячейки и её температуры; BITE5 Advanced также измеряет сопротивление между ячейками (стрепы).
• Поддержка разрядных испытаний: с Torkel фиксируются напряжение, импеданс и температура отдельных ячеек в ходе разряда/заряда.
• Отображение трендов и настройка через сенсорный экран для оперативных решений на объекте.
• Проверка модулей до 200 V DC (BITE5) или до 500 V DC (BITE5 Advanced); измерение напряжения до 1000 V DC и 600 V AC.
• BITE5 Advanced: повышенный тестовый ток для точного измерения сопротивления строп и возможность тестирования параллельных струн без сегментации; встроенный считыватель RFID для быстрой идентификации активов.
• Концентрические наконечники зондов для доступа через защитные крышки/язычки.

Варианты измерений

• Импеданс ячейки (омический)
• Напряжение ячейки
• Пульсационное (ripple) напряжение
• Пульсационный ток AC
• Постоянный ток плавающей зарядки (DC float)
• Сопротивление между ячейками (стрепы) (BITE5 Advanced)

Обработка данных и связь
Результаты и тренды отображаются на приборе и сохраняются для экспорта через SD‑карту или USB. Поддерживается беспроводная передача в ПО PowerDB для централизованного анализа, построения базовых значений и настройки порогов оповещений.

Сферы применения
Подходит для подстанций, телекоммуникаций, ИБП, дата‑центров, солнечных и ветровых установок и других стационарных батарейных систем, где требуется быстрая онлайн‑оценка или анализ трендов по ячейкам и струнам.

Интерпретация результатов (ориентировочная таблица)
Заголовок: "| Тип батареи | Предупреждение (%) | Тревога (%) | Предупреждение (% от базовой) | Тревога (% от базовой)"
Свинцово‑кислотная, flooded | 15 | 30 | 30 | 50
VRLA AGM | 10 | 30 | 20 | 50
VRLA Gel | 20 | 30 | 30 | 50
NiCd, flooded | 10 | 20 | 15 | 30
NiCd, sealed | 10 | 20 | 15 | 30
Соединения между ячейками (стрепы) | 15 | 20 | - | -

Документы и программное обеспечение
Документация включает технические описания, руководства пользователя, примечания по применению, кейсы, прошивки и программное обеспечение (PowerDB / Torkel Viewer). Опубликованы инструкции по обновлению прошивки для обоих моделей; экспортированные результаты используются в PowerDB для исторического анализа.

Дополнительные примечания
Серия BITE5 поддерживает специальный режим измерения импеданса, применимый во время разрядных испытаний для построения трендов импеданса в ходе разряда и формирования базовых значений для струн.

Технические характеристики

• Поддерживаемые типы батарей: свинцово‑кислотные (VLA & VRLA), NiCd, литий‑ионные.
• Функции измерений: импеданс ячейки, напряжение ячейки, температура, пульсационное напряжение, AC пульсационный ток, DC float‑ток, сопротивление между ячейками (Advanced).
• Поддержка разрядных тестов: совместимость с Torkel; BITE5 Advanced поддерживает мониторинг при перезарядке.
• Диапазон напряжения модулей: до 200 V DC (BITE5), до 500 V DC (BITE5 Advanced).
• Диапазон измерения напряжения: до 1000 V DC и 600 V AC.
• Сопротивление между ячейками: измеряется на BITE5 Advanced при повышенном тестовом токе.
• Интерфейс: цветной сенсорный экран с отображением трендов.
• Хранение и связь: SD‑карта, USB; поддерживается беспроводной перенос в PowerDB.
• Питание: встроенная батарея.
• Дополнительно: RFID‑считыватель в BITE5 Advanced; два концентрических наконечника зонда для доступа через защитные крышки.
