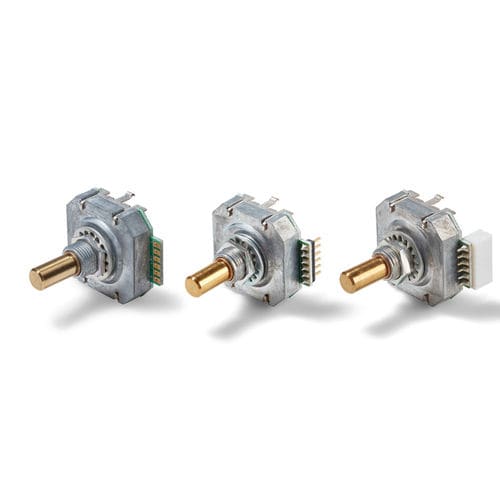

Инкрементальный датчик угла поворота MRX50
оптическийсо сплошным валомдля сборки на столе

инкрементальный датчик угла поворота
инкрементальный датчик угла поворота
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
инкрементальный
Технология
оптический
Механическая характеристика
со сплошным валом, для сборки на столе
Выходной сигнал
цифровой
Материал
из алюминия, из нержавеющей стали
Уровень защиты
прочный, IP65, IP40
Применение
для промышленности, для OEM
Другие характеристики
компактный, высокое разрешение, с ручной настройкой, с нажимной кнопкой
Размер фланца

9 mm
(0 in)

Диаметр корпуса

25 mm
(0,98 in)

Диаметр оси

6 mm
(0,24 in)

Длина

10 mm
(0,394 in)

Частота на выходе

100 Hz

Температура процесса

МИН.: -20 °C
(-4 °F)

МАКС.: 60 °C
(140 °F)

Описание

Компактные панельные энкодеры MRX50 с 50 ppr. доказали свою точность и качество на протяжении многих сотен тысяч операций и могут быть настроены в соответствии с вашими специфическими требованиями Панельный энкодер MRX50 не имеет себе равных по предлагаемым возможностям. Конструкция этого изделия с тонкой градацией из 50 фиксаторов и комбинацией кнопок не имеет себе равных даже в самых сложных условиях окружающей среды (P65). Даже после многих сотен тысяч операций надежный и точный панельный энкодер обеспечивает практически неизменное качество тактильных характеристик, таких как зазор и люфт вала. Это подтверждают заказчики, которые провели всесторонние испытания датчика и остановили свой выбор на MRX50. По желанию заказчика МЕГАТРОН изготавливает панельные энкодеры по индивидуальному заказу. Индивидуальной адаптацией изделия может быть особая геометрия вала, нестандартный момент фиксации или усилие нажатия кнопки, а также специальные варианты электрического подключения. Съемники / разрешения: Имеется один механический фиксатор на 50 ппр (25 "щелчков"). Моменты фиксации: Панельный энкодер MRX50 имеет два момента фиксации: 0,4 ± 0,2 Нсм или 0,8 ± 0,2 Нсм. По запросу возможны нестандартные моменты фиксации. Кнопка: Панельный энкодер оснащен встроенной (или, по желанию, не встроенной) кнопкой. В сравнительном портфеле путь перемещения кнопки MRX50 находится в середине поля. В тех случаях, когда требуется более длинный путь перемещения кнопки, следует обратить внимание на серию MRT, а для коротких путей перемещения - на серию MRB. Конструкция: Компактный, с четырьмя вариантами электрического подключения, со стороны вала до IP65. Питание / выходной сигнал: 5 В или 3,3 В, TTL-выход

---

Каталоги

MRX50
MRX50
4 Страницы
Data sheet MRX50
Data sheet MRX50
4 Страницы
