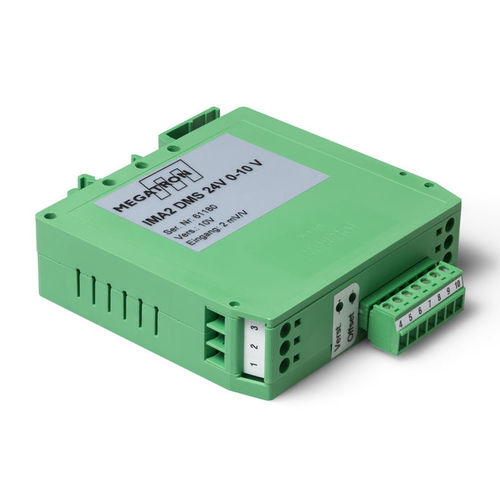

Усилитель сигнала IMA2DMS

аналоговыйдля тензодатчикадля давления

Измерительный усилитель для датчиков силы и тензодатчиков с тензорезисторами Измерительный усилитель IMA2 DMS содержит полный набор электронных компонентов для обработки сигналов, поступающих от датчиков силы или тензодатчиков с тензорезисторами. В стандартной комплектации IMA2 DMS обеспечивает питание подключенного тензодатчика напряжением 10 В постоянного тока (или, по выбору, 5 В постоянного тока). В качестве дополнительных выходов доступны наиболее важные аналоговые сигналы (0–5 В, 0–10 В, ±5 В, ±10 В, 0–20 мА и 4–20 мА). Частота среза 3 дБ составляет 1 кГц, что обеспечивает быстрый сбор данных и мониторинг в режиме реального времени. Вся электроника размещена в корпусе Phoenix (UEGM) для монтажа на DIN-рейку, что упрощает установку. Потенциометры настройки на передней панели позволяют пользователю регулировать коэффициент усиления и смещение. Благодаря небольшому весу (100 г) и диапазону рабочих температур от -25 °C до +85 °C измерительный усилитель IMA2 DMS может использоваться в самых разных областях. Благодаря пульсациям менее 20 мВ (постоянный ток…20 МГц) и температурному дрейфу < ±0,02 %/°C обеспечивается высокая точность измерений. Варианты Варианты питания: 24 В или 12 В Для чувствительности датчиков (номинальное значение характеристики) от 1 мВ/В до 3 мВ/В Обеспечивает напряжение возбуждения для тензометрических датчиков Напряжение возбуждения датчика: 10 В постоянного тока или 5 В постоянного тока Варианты выходного сигнала: 0–5 В, ±5 В, 0–10 В, ±10 В, 0–20 мА, 4–20 мА.
