Гальванометрический сканер 2D CT-Set V

лазер

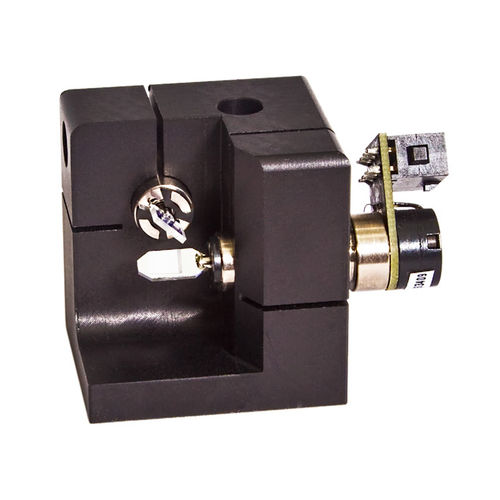

Комплект гальвосканера CT-SET V 2D Комплект гальвомоторов для отклонения 2D лазерного луча в направлении X и Y с максимальной точностью и скоростью Идеально подходит для любого вида точного и быстрого отклонения лазерного луча благодаря очень высокой скорости сканирования. Гальвоны уже оснащены диэлектрическими плоскими зеркалами, а электроника драйверов откалибрована под гальвоны. Драйверы обеспечивают полноценный симметричный вход с плавающей землей, а также возможность обратной связи для систем ScanFail. Максимальный размер луча не должен превышать примерно 4 мм. Опционально доступны более крупные зеркала с диаметром луча (апертурой) около 5 мм При разработке CT-SET особое значение придавалось превосходной повторяемости в сочетании с очень быстрой ступенчатой реакцией ОБЪЕМ ПОСТАВКИ комплект поставки включает: - 2x Galvos 6210HB - 1х Монтажный блок - 2x Плата ПИД-драйвера MicroAmp III, предварительно настроенная - 2x кабеля Galvo 30 см, с двойным экранированием - 2x зеркало 5x11 мм, установленное - 2x соединительный кабель для драйвера, 25 см Максимальный диаметр луча: 3,5 мм (опционально до 6 мм) Покрытие зеркала : диэлектрическое Диапазон длин волн : 400-700нм Плоскостность передней поверхности : L1 Линейность позиционирования двигателя : > 99% Повторяемость : 15urad Разрешение : < 40urad Максимальный угол сканирования: +/- 20 град механический, +/- 40 град оптический Масштабирование входа: Регулируется на драйвере Рабочая температура для двигателей : 0 - 40° C Полоса пропускания драйвера: от постоянного тока до 1,8 кГц (в зависимости от угла сканирования) Отклик на малые угловые шаги : <110uS, обычно 100uS Диапазон входного сигнала : до +/-10 В, регулируемый, 0 В = среднее положение Питание : +/-18В до +/-30В, 1А на каждое напряжение Рабочая температура для драйвера: -10° - +50° Размер драйвера (включая кронштейн) : 63 x 50 x 35 мм
