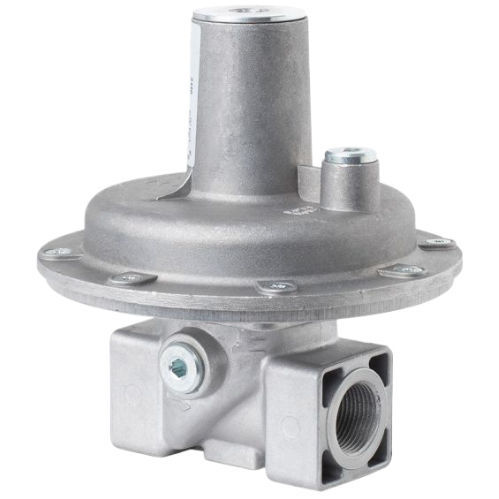

Предохранительный клапан для газа SL5
для воздухадля резервуарадля трубопровода

предохранительный клапан для газа
предохранительный клапан для газа
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Жидкость
для воздуха, для газа
Применение
для резервуара, для трубопровода
Другие характеристики
резьбовая, для главной линии, для остановки
Давление срабатывания

МАКС.: 1 000 mbar
(14,5 psi)

МИН.: 45 mbar
(0,7 psi)

Ду

МАКС.: 1 in

МИН.: 0,75 in

Расход

МАКС.: 100 m³/h
(3 531,47 ft³/h)

МИН.: 0 m³/h
(0 ft³/h)

Вес

1,3 kg
(2,87 lb)

Описание

Основное назначение предохранительного клапана SL 5 - сбрасывать небольшие повышения и объемы давления в контролируемой системе, чтобы предотвратить срабатывание предохранительного запорного клапана. Предохранительный клапан SL 5 подходит для небольших объемов продувки и простых применений. Для более сложных задач мы рекомендуем использовать предохранительный клапан SL 10. Пружинный предохранительный клапан SL 5 используется для снижения кратковременных скачков давления перед системами газопотребления или для предотвращения недопустимо высокого повышения давления при ползучем увеличении количества газа. Предохранительный клапан SL 5 состоит из корпуса привода и функционального блока "блок управления". В открытом состоянии газ проходит через корпус привода в направлении, указанном стрелкой. Через внутреннее соединение измерительной линии контролируемое давление подается на нижнюю часть мембраны компаратора предохранительного клапана. При этом происходит сравнение фактического значения с опорным значением, заданным усилием пружины уставки. Необходимое значение уставки устанавливается с помощью регулировочного винта. При превышении заданного значения измерительный блок поднимает последний регулирующий элемент и позволяет газу выйти через продувочную линию.

---
