6-разрядный дисплей в корпусе 48x96 для двунаправленного подсчета энкодеров. Дополнительные 3 релейных выхода сигнализации и последовательные выходы.

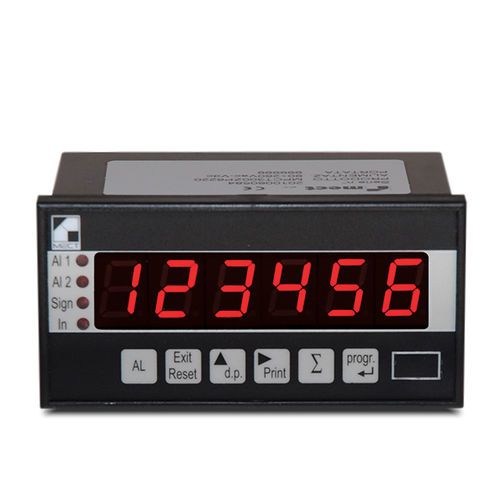

Модель MPCIB396 P6 может использоваться для подсчета, позиционирования или измерения с помощью инкрементального двунаправленного энкодера.
Прибор обладает следующими функциями:
запоминание счета после выключения питания
6-разрядные счетчики
двунаправленные последовательные выходы с оптоизоляцией (полудуплекс RS485)
вход от энкодеров - датчиков NPN или PNP
3 тревожных выхода (реле 5А)
функция предустановки
делитель программируется от 1 до 65535
множитель программируется от 1 до 65535
1, 2 или 4 входных фронта счета
1 счетный вход и 1 вход управления повышением/понижением
2 независимых счетных входа A и B с функцией A + B или A - B
аналоговый выход (4÷20 мА или 0÷20 мА или 0÷10 В)
настройка сигнализации: окна, порог, порог с остановкой счета, автоматический цикл для счета вверх, автоматический цикл для счета вниз, смещение относительно уставки 1
Питание преобразователя: 16 В пост. тока / 100 мА нерегулируемое по запросу 5 В пост. тока 50 мА
Максимальная входная частота счетчика: 40 КГц
Выход сменного реле: 5A / 250Vac
Аналоговые выходы:
Выходы: 4÷20мА - 0÷20мА - 0÷10В
Максимальная нагрузка для токового выхода: 400Ω
Минимальная нагрузка для выхода по напряжению: 1KΩ
Разрешение: 12 бит
Питание: 90÷260 В пост. тока, 20÷30 В пост. тока
Потребляемая мощность: 5 W
Максимальная рабочая температура: 50 °C
Высота цифр: 13 мм
Размеры: 48x96 (75 мм. глубина)
Монтажная панель: 44,5 мм (h) x 92,5 мм (l)
Вес: 250 гр.
ОПЦИИ И ПОСЛЕДОВАТЕЛЬНЫЕ ВЫХОДЫ
SR1÷3: 1÷3 релейных сигнала тревоги
V5: питание преобразователя 5 В пост. тока / 50 м
OAP: Аналоговые выходы (0÷20мА, 4÷20мА, 0÷10В)
Cod. 12: Оптоизолированный двунаправленный порт RS 422
Cod. 13: RS 485 оптоизолированный двунаправленный
Cod. 14: RS 232 оптоизолированный двунаправленный
---
