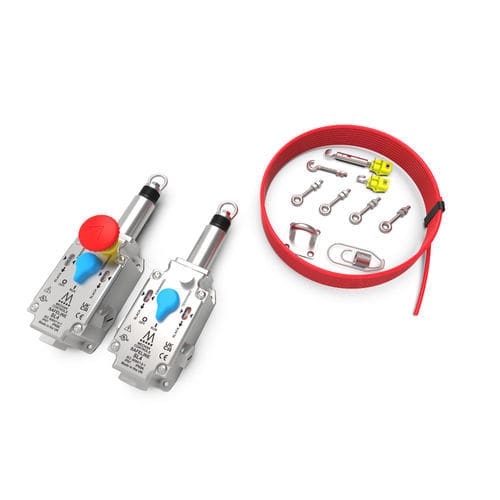

Многополюсный переключатель SafeLine 4

SIL 3IP69Kмеханический

- Механизм позитивного режима - для немедленной фиксации контактов - Дополнительный грибовидный стопор E|Stop - Двойные индикаторы состояния для облегчения натяжения - Четыре комплекта контактов - 2NC + 2NO или 3NC + 1NO - Класс защиты IP69K SL4 имеет положительную механическую связь между контактами выключателя и канатным механизмом в соответствии с IEC60947-5-1. Выключатель SL4 приводится в рабочее состояние путем предварительного натяжения каната и использования натяжителя/захватного устройства, которое зажимает канат, а затем цепляется за рым-болты выключателя. Правильное натяжение можно проследить по индикаторам натяжения на обеих сторонах корпуса. После натяжения контактные блоки переключателя можно перевести в рабочее состояние (контакты безопасности замкнуты, вспомогательные контакты разомкнуты), повернув синий переключатель в положение "run", в этот момент машина/реле безопасности готова к работе. При вытягивании/нажатии на красный E-стоп или обрыве (потере натяжения) каната контакты безопасности размыкаются, а вспомогательные контакты замыкаются. SL4 механически заблокирован и может быть возвращен в рабочее состояние только путем поворота синего переключателя сброса в положение "работа", как того требует стандарт ISO13850.
