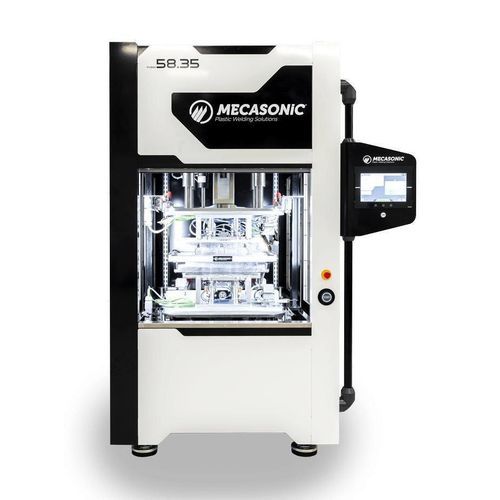

Станок для сварки с плитой для нагрева FUSION 58.35E

контролируемый PLC400В трехфазныйс сенсорным экраном

Описание
Электрическая сварочная машина с горячей пластиной FUSION 58.35E имеет лаконичный дизайн и обеспечивает сварные соединения высокого качества с хорошей повторяемостью. Позволяет собирать крупногабаритные, плоские и сложной формы термопластичные детали, формируя герметичные и прочные сварные швы без добавления материала.

Основные характеристики

• IHM: переработанный интерфейс человек‑машина для улучшенной эргономики и удобства использования
• Системы регулировки (ход | усилие | время | температура) отображаются, обновляются и программируются с 12‑дюймового сенсорного экрана
• Связь Industry 4.0: OPC‑UA, Ethernet‑IP
• Высокая безопасность: сертификация ЭМС, соответствие Директиве по машинам 2006/42/EC, полностью закрытая конструкция
• Чистая сварка без выделения частиц, настройки оптимизированы для оператора
• Энергосбережение и снижение выбросов углерода

Области применения
FUSION 58.35E предназначена для производителей пластмасс, которым требуются простые и надёжные решения для сборки.

• Медицинская техника
• Бытовая техника
• Упаковка
• Косметика
• Другие промышленные применения

Примеры сварных деталей (не исчерпывающе)
Детали для автомобилей; корпуса аккумуляторов; баки для омывающей жидкости, охлаждающей жидкости и AdBlue; баки для паровых утюгов и другие компоненты бытовой техники; плавающие буи для жемчужных ферм; другие крупногабаритные термопластичные компоненты.

Технические характеристики

• 3 электрические оси
• Максимальная тяга: 1000 daN
• Максимальная скорость пластины: 2000 mm/s
• ПЛК последнего поколения
• Безщеточные двигатели
• 12‑дюймовый сенсорный IHM
• Размеры нагревательного элемента: 580 × 350 мм
• Площадь оснастки: 700 × 460 мм – макс.
• Проход столa держателя верхней оснастки: 600 мм
• Максимальная высота деталей в нижней оснастке: 700 мм
• Ход верхней пресс‑формы: 380 мм
• Ход каретки пластины: 570 мм
• 4 зоны нагрева
• Кинематическое программирование верхней и нижней оснастки
• 2 датчика наличия детали на каждую оснастку
• До 7 программируемых движений на разных этапах цикла (только при закрытом экране)
• Контролируемое и программируемое изменение состояний датчиков движения
• Питание: 400V трехфазное + ноль
• Вес: около 1 800 кг
