Металлическое сгибание

мелкосерийноекрупносерийоедля возобновляемых энергоресурсов

Обзор
Гибка листового металла — это процесс, превращающий плоские листы в трёхмерные детали, используемые для корпусов, шкафов, рам, лотков и шасси. Процесс пригоден для серийного производства и адаптируется под разные геометрии и материалы.

Возможности

• Диапазон усилия гибки: 50–400 тонн.
• Максимальная длина детали: до 4 метров.
• Роботизированная гибка доступна для серийного производства для повышения пропускной способности и стабильности.
• Типичные материалы: углеродистая сталь, нержавеющая сталь, кортен и алюминий.

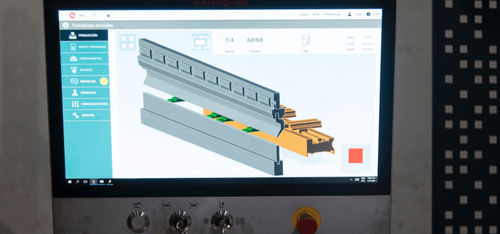

• Оборудование: ЧПУ-... пресс‑тормоза и роботизированные пресс‑тормоза для автоматизации последовательностей гибки.

Как работает процесс
Выбор подходящего материала и толщины; раскрой по развертке; программирование и загрузка на ЧПУ-прессы или роботизированные гибочные станки; применение специальных инструментов и матриц для контроля радиусов и углов гиба; валидация первых образцов и периодические проверки в процессе для обеспечения стабильности размеров и повторяемости.

Применение / Типичные отрасли
Teklan предоставляет решения по гибке для различных отраслей. Типичные области применения:

• Лифтовое хозяйство: кабины, двери, панели и конструктивные элементы.
• Железнодорожная отрасль: панели вагонов, крыши, двери и конструктивные детали.
• Станкостроение: рамы, корпуса и узлы для тяжёлого оборудования.
• Промышленное холодильное оборудование: панели для камер и вентиляционных систем.
• Промышленное хранение: стеллажи, ящики и складские конструкции.
• Металлическая мебель: шкафы, столы и сопутствующие изделия.
• Возобновляемая энергия: компоненты для солнечных и ветровых установок.

Преимущества

• Высокая точность и стабильное качество: контролируемые сгибы и жёсткие допуски для сложных геометрий.
• Гибкость конструкции: широкий набор форм, углов и конфигураций сгибов.
• Экономичность при больших сериях: оптимизация расхода материала и автоматизация снижают себестоимость изделия.
• Быстрые циклы, подходящие для массового производства.
• Повышенная жёсткость: сгибы увеличивают прочность детали и могут снизить потребность в дополнительных усилениях.

Качество, повторяемость и прослеживаемость
Процессы настроены под серийное производство: утверждение первого образца, определение критических размеров, при необходимости разработка калибров/оснастки, периодические выборочные проверки, регистрация результатов инспекций и документирование, связывающее каждую позицию с ревизией чертежа, ЧПУ‑программой и параметрами гибки для обеспечения повторяемости и прослеживаемости по партии/дате/материалу.

Данные проектирования и производства для планирования серий

• Чертежи с размерами (PDF), показывающие длины фланцев, углы, радиусы и критические размеры.
• Файлы разверток в формате DXF (чистые) для раскроя и nesting.
• 3D‑файлы (STEP/IGES), если деталь входит в сборку, для оценки посадки и критических интерфейсов.
• Количество: размеры партий, предполагаемый годовой расход и частота пополнения для оценки целесообразности оптимизации оснастки/программ.
• Требования к качеству: критические допуски, требования к внешнему виду, прослеживаемость и требования к упаковке/доставке.

Интеграция процессов
Гибка может быть интегрирована с предшествующими и последующими операциями — лазерная резка, пробивка, установка втулок/вставок, сварка и сборка — для упрощения производственных потоков, снижения ручной обработки и обеспечения согласованного контроля версий по процессам.

Характеристики / технические спецификации

• Усилие гибки: 50–400 тонн
• Максимальная полезная длина гибки: до 4 м
• Роботизированный гибщик: доступен для серийного производства
• Типичные материалы: углеродистая сталь, нержавеющая сталь, кортен, алюминий
• Ключевое оборудование: ЧПУ‑прессы и роботизированные пресс‑тормоза
• Контроль процесса: утверждение первого образца, периодическая выборка, калибры/оснастка, документированные ЧПУ‑программы и параметры гибки
• Типичные изделия: корпуса, шкафы, рамы, лотки, металлическая мебель
