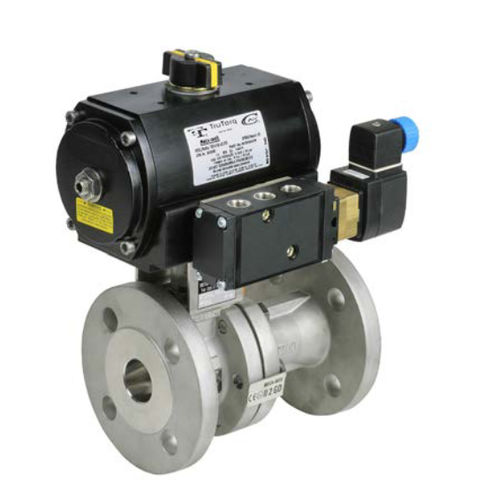

Клапан со сферическим золотником

с рычагомпневматическийдля химических продуктов

A - верхний фланец NF EN ISO 5211 Обеспечивает любую моторизацию, а насечки позволяют фиксировать ручку в открытом или закрытом положении. B - Торцы фланцев Стандартно обрабатывается рельефная поверхность. C - Обработка Для обеспечения отсутствия задерживающей среды и хорошего качества литейного производства все внутренние детали подвергаются механической обработке. D - Отверстие Стандартное полнопроходное отверстие. E - Маркировка в соответствии с EN19 Расположена на корпусе и на соединителе, PN/DN, бирка производителя материала. F - Фланец корпуса Однородная конструкция, исключающая концентрацию камней на фланце корпуса, так как размеры фланца корпуса согласованы с присоединительными фланцами PN40 или PN16 на трубе. 4 - Упорное уплотнение штока Изготовлено из ПЭЭК, наполненного на 20% ПТФЭ, и обеспечивает более длительный срок службы сальниковой набивки. 6 - Сальниковая набивка Сальниковая набивка изготавливается и оснащается "V-образным" кольцом. Эта конструкция является антистатической и протестирована в соответствии с TA-Luft. доступна версия "Fire Safe". 14 - Уплотнение корпуса доступны 3 версии: PTFE для "химической версии" - графит для "пожаробезопасной" версии в соответствии с EN ISO 10497 с химическим барьером из PTFE, исключающим контакт жидкости с графитом - Фторсиликон для термических нагрузок. Конструкция в соответствии с NF EN 12516-1, DIN 3841, AINSI B16.34 Антистатическая сальниковая набивка в соответствии с ISO 7121, NF EN 1983 Сальниковая набивка (6) из ПТФЭ+углерод+графит Система шарик/пружина (B) между штоком и корпусом и штоком и шариком (DN >50) Упорное уплотнение (4) из ПЭЭК, армированного ПТФЭ Уплотнение с помощью "V-образного" сальника (6) для обеспечения герметичности под давлением, исходящим из корпуса клапана Сальник из нержавеющей стали (24) Компенсация износа благодаря паре пружинных шайб (7) Капсулированные уплотнения корпуса для обеспечения внутренней/внешней герметичности.
