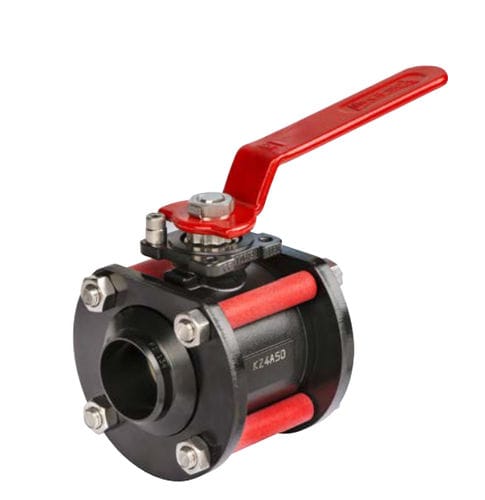

Клапан со сферическим золотником

с рычагомс пневматическим управлениемс электрическим приводом

Вакуумная стойкость Конструкция и производство наших двух- и трехкомпонентных шаровых кранов позволяют выдерживать вакуум не менее 10-3 мбар (0,75 10-3 Торр). Директива PED В соответствии с Европейской директивой по давлению (PED) 97/23/ CE все наши шаровые краны проходят контроль в процессе производства. Перед отправкой или складированием проводится окончательное испытание на гидростатическое давление. Наши испытания проводятся в соответствии с международным стандартом ISO 5208. Выбросы летучих веществ Наши краны проходят испытания в соответствии с требованиями TA LUFT 02/27/1986 (Pt 3.1.8.4). Измерения показали, что уровень утечки значительно ниже уровня, требуемого EN ISO15848-2 такими нормативными документами, как VDI 2440_2000. Испытательное давление шарового уплотнения Утечка вверх/вниз по потоку (поточная утечка) - это уплотнение между шаром и седлом. - Простота монтажа без выравнивания торцевых частей - Ориентация корпуса клапана на 360° - Устранение напряжений, возникающих из-за неправильной центровки Конструкция в соответствии с NF EN 12516-1, DIN 3841, AINSI B16.34 Антистатическая сальниковая набивка в соответствии с ISO 7121, NF EN 1983 Сальниковая набивка (6) из PTFE + углерод + графит (DN 2") Первичное уплотнение с упорным уплотнением (4) из ПЭЭК, армированного ПТФЭ Вторичное уплотнение с помощью "V-образного" сальника (6) для обеспечения герметичности под давлением, исходящим из корпуса клапана Сальник из нержавеющей стали (24) Компенсация износа с помощью пары пружинных шайб (7) Встроенные уплотнения корпуса для обеспечения внутренней/внешней герметичности. Профили седел, предназначенные для уплотнения выше/ниже по потоку. Эластичность уплотнений для восприятия давления. Прогрессивный подшипник для оптимизации рабочих моментов. Манжета для предотвращения отрыва седла, когда давление выше по потоку превышает давление ниже по потоку
