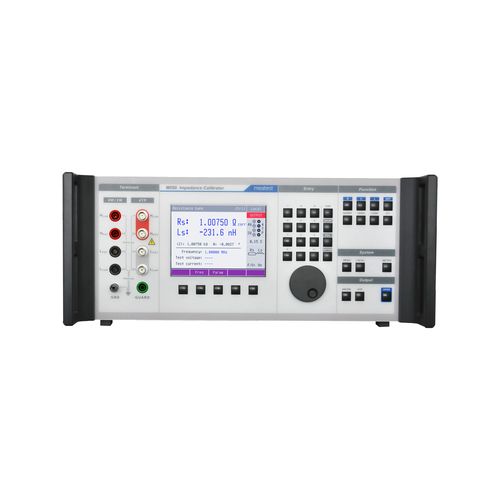

Калибратор импеданса M550 предназначен для калибровки LCR-метров. Калибратор содержит стабильные и независимые от температуры стандарты сопротивления, стандарты частичной емкости и стандарты частичной индуктивности, смоделированные пассивной сетью RC T-типа. Для устранения влияния испытательных кабелей предусмотрены положения обрыва и замыкания эталона
Калибровочные значения как комплексных параметров частичных стандартов отображаются на большом ЖК-дисплее в виде предварительно выбранных пар параметров, так и показания напряжения, тока и частоты от встроенного измерителя тестового сигнала.
Философия M550 основана на дистанционном управлении и автоматической калибровке. По этой причине калибратор оснащен интерфейсами RS-232 и GPIB и, конечно же, поддерживается калибровочным программным обеспечением CALIBER/WinQbase.
Технические характеристики:
Сопротивление: 100 мΩ - 100 MΩ, 20 Гц - 1 МГц (± 0,02% / год при 1 кГц)
Емкость: 10 пФ - 100 мкФ, 20 Гц - 1 МГц (± 0,05% / год при 1 кГц)
Индуктивность: 10 uH - 10 H, 20 Гц - 1 МГц (± 0,1% / год при 1 кГц)
Измеритель испытательного сигнала:
Напряжение переменного тока: 0,2 - 10 Vrms (± 2% / год)
Переменный ток: 1 нА - 500 мА (± 2% / год)
Частота: 20 Гц - 100 кГц (± 100 ppm / год)
---
