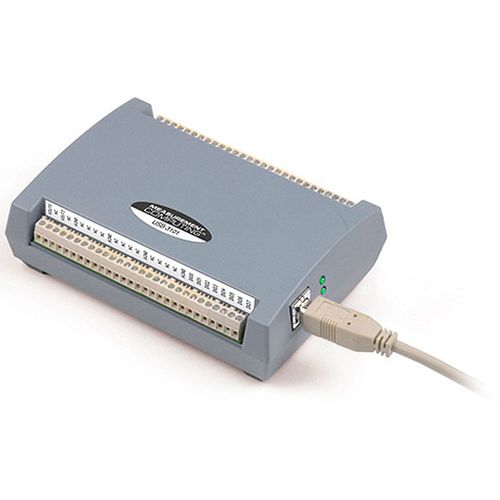

Система сбора данных напряжение USB-3100 Series

скоростимногоканальныйнастольный

Устройства аналогового вывода USB серии USB-3100 обеспечивают аналоговый вывод напряжения и тока наряду с цифровыми и счетными функциями. Доступны синхронный выход ЦАП и токовый выход с высоким коэффициентом усиления. Устройства серии USB-3100 представляют собой полноскоростные устройства USB 2.0 с выходом напряжения и тока. Каждое устройство обеспечивает четыре, восемь или 16 выходов напряжения. Устройства USB-3102/3104/3106 также обеспечивают четыре, восемь или 16 токовых выходов. Все устройства обеспечивают синхронное и параллельное обновление напряжения. Все устройства серии USB-3100, кроме USB-3101FS, обеспечивают восемь цифровых линий ввода/вывода и один 32-разрядный счетчик событий. Аналоговый выход Все устройства серии USB-3100 имеют четыре, восемь или 16 каналов 16-разрядного аналогового выхода. USB-3101FS: каждый канал имеет фиксированный выходной диапазон напряжения ±10 В. Выходы могут обновляться по отдельности или одновременно. Каждый канал имеет цифро-аналоговый преобразователь (ЦАП), который формирует сигнал напряжения. Каждый канал также имеет защиту от перенапряжения ±30 В и неограниченного короткого замыкания. USB-3101FS имеет изоляцию канала от земли 250 Vrms, которая защищает устройство и компьютер от скачков напряжения и обеспечивает надежный поток данных, что делает его пригодным для высоковольтных приложений. Все остальные устройства серии USB-3100: Каждый канал программно выбирается для абиполярного диапазона выходного напряжения ±10 В или однополярного диапазона от 0 В до 10 В. Выходы каналов могут обновляться по отдельности или одновременно. Токовый выход (только USB-3102/3104/3106) Эти устройства обеспечивают токовый выход от 0 мА до 20 мА. Каждый ЦАП управляет парой каналов напряжения/тока одновременно. Каждая пара каналов может обновляться по отдельности или одновременно.
