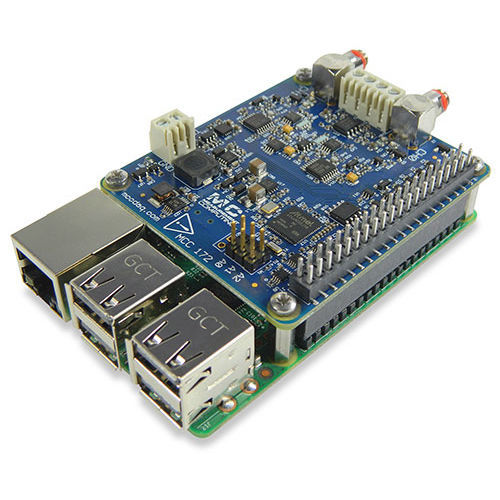

Аналоговая плата захвата MCC 172

многофункциональная

MCC 172 - это двухканальная плата DAQ для измерения звука и вибрации с датчиков IEPE, таких как акселерометры и микрофоны. Он имеет 24-битный АЦП на канал и максимальную частоту дискретизации 51,2 кС/с/Ч. До восьми MCC HAT могут быть установлены на один Raspberry Pi, что позволяет пользователям создавать многофункциональные решения с большим количеством каналов для различных типов сигналов. В состав всех MCC DAQ HAT входят простые в использовании библиотеки с открытым исходным кодом на языках C/C++® и Python™, а также примеры для быстрого проведения надежных и качественных измерений. Интерфейс Raspberry Pi Головка MCC 172 подключается к 40-пиновому разъему ввода-вывода общего назначения (GPIO) на поставляемом пользователем Raspberry Pi. MCC 172 был протестирован для использования со всеми моделями Raspberry Pi с 40-контактным разъемом GPIO. Конфигурация HAT Параметры конфигурации HAT хранятся во встроенном EEPROM, что позволяет Raspberry Pi автоматически настраивать контакты GPIO при подключении HAT. Штабелируемые HAT На один Raspberry Pi можно установить до восьми плат MCC HAT. Пользователи могут смешивать и сочетать модели MCC HAT в стеке. Аналоговый входДва 24-разрядных дифференциальных аналоговых входных канала одновременно принимают данные со скоростью до 51,2 кС/с. Пользователи могут включить или выключить ток возбуждения IEPE. Каждый канал имеет выделенный АЦП. Оба АЦП используют один и тот же тактовый генератор и синхронизированы для синхронного запуска преобразований в одно и то же время. Синхронизация нескольких HATМножество MCC 172 HAT могут быть синхронизированы с одним тактовым генератором. Тактовый генератор программируется для частоты дискретизации от 51,2 кС/с до 200 С/с.
