ИЗМЕРИТЕЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ - АКТИВНАЯ И РЕАКТИВНАЯ МОЩНОСТЬ
- Комбинированный преобразователь активной мощности (Ватт) и реактивной мощности (ВАр) для сбалансированной или несбалансированной нагрузки
- Точное измерение истинного среднеквадратичного значения класса 0,5 (Ватт) и класса 1 (ВАр), не подверженное искажениям формы сигнала
- Для использования с трансформаторами тока 1A или 5A
- До двух отдельных очень быстрых аналоговых выходных сигналов (<50 мс), (опция)
- Ведомые индикаторы DIN96 с полной шкалой мощности (опция)

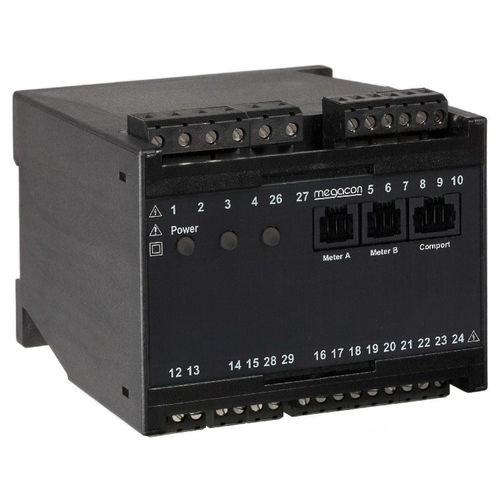

PMT-xWRx с цифровым управлением - это прецизионный преобразователь для сбалансированной или несбалансированной системы активной (Ватт) и реактивной (ВАр) нагрузки.
Используется в приложениях, требующих очень быстрого отклика, прецизионного мониторинга активной и реактивной мощности. Идеально подходит для систем регулирования и контроля нагрузки генераторов, двигателей и инверторов.
Прибор измеряет истинное значение напряжения и тока r.m.s., точность не зависит от искажений формы волны. Зеленый светодиод (ON) указывает на наличие вспомогательного источника питания.
Два отдельных очень быстрых аналоговых выходных сигнала, амплитуда которых пропорциональна измеренной активной мощности (Вт) или реактивной мощности (ВАр).
Если выход используется для дистанционного считывания показаний счетчика, рекомендуется 0-1 мА для ведомого индикатора.
В комплект также входит дополнительный выход RJ12 для подключения ведомого индикатора DIN96 (опция).
Помехозащищенный выход мА изолирован как от входов КТ и напряжения, так и от вспомогательного питания.
Стандартные модели берут вспомогательное напряжение питания от контролируемого напряжения (клеммы 1 и 2).
Он также может поставляться с отдельным вспомогательным напряжением переменного или постоянного тока (клеммы 26 и 27), но это должно быть указано при заказе.
---
