Цифровой модуль входа/выхода

аналоговыйRS485BACnet

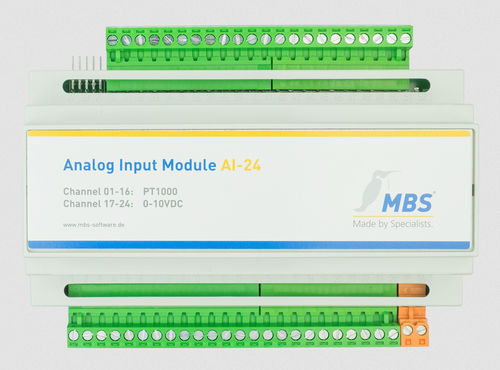

Модули ввода/вывода BACnet позволяют подключать цифровые и аналоговые входные значения, используя протокол связи BACnet. Здесь используется протокол MS/TP (Master/Slave Token-Passing), основанный на стандарте RS485. Это позволяет использовать шину общей длиной 1 200 м на сегмент со скоростью до 76 800 бит/с. Модули ввода/вывода оптимально рассчитаны на взаимодействие с BACnet-маршрутизатором UBR-01 | Mk II. С помощью маршрутизатора модули могут быть подключены к IT-сетям. Технические характеристики* Модуль аналогового ввода - AI24 BACnet/MS/TP (RS485) Настраиваемый режим ведущего или ведомого Датчик температуры 16 каналов PT1000, 8 каналов 0-10В Источник питания 15-24 В постоянного / переменного тока Потребляемая мощность: 1.5W Встроенный оконечный резистор 120 Ом 1 x последовательный порт RS-485 BACnet MS / TP Вставные винтовые разъемы, макс. 2.5 мм² Светодиод питания, зеленый, светодиод RxD, желтый Светодиод TxD, красный Модуль цифровых входов - DI24 BACnet/MS/TP (RS485) Настраиваемый режим ведущего или ведомого устройства 24 канала цифрового ввода Светодиодный индикатор состояния каждого канала Источник питания 15-24 В постоянного / переменного тока Потребляемая мощность: 4.5W Встроенный оконечный резистор 120 Ом 1 x последовательный порт RS-485 BACnet MS / TP Вставные винтовые разъемы, макс. 2.5 мм² Светодиод питания, зеленый, светодиод RxD, желтый Светодиод TxD, красный
