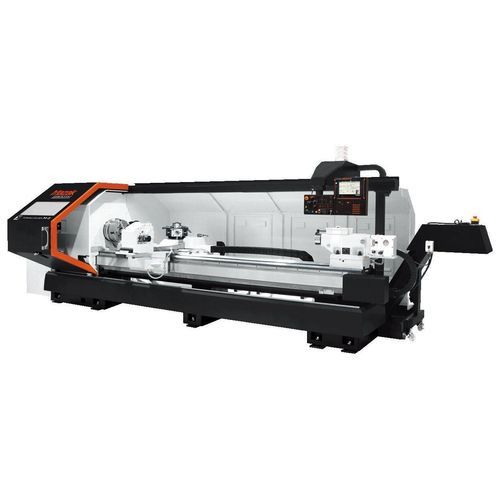

Токарный станок ЧПУ M-5

горизонтальныйплоскостнойдля тяжелой обработки

Плоский токарный центр с ЧПУ для тяжелой обработки крупногабаритных, длинных валов - Отличный механизм удаления стружки, конструкция станины с высокой жесткостью - Структура шпинделя с высокой жесткостью, идеальна для крупногабаритных заготовок из труднообрабатываемых материалов. Разработан для высокой производительности и надежности Отличный механизм удаления стружки, конструкция станины с высокой жесткостью Станина имеет песок, запечатанный в ее двухслойной коробчатой конструкции, и обладает отличным поглощением вибраций. Это улучшает стабильность во время резки вместе с динамической жесткостью станины. Точно отшлифованные V-образные направляющие M-5 проходят специальный процесс индукционной закалки, разработанный Mazak (свыше HS 70). Шпиндель высокой мощности / жесткости Идеален для крупногабаритных заготовок из труднообрабатываемых материалов. С диапазоном скоростей шпинделя от 6 до 2200 мин⁻¹ и полной мощностью, доступной между 178 и 2200 мин⁻¹, благодаря 3-скоростной гидравлической системе переключения передач. Большой диаметр шпинделя для валов Шпиндель имеет высокую жесткость благодаря поддержке прецизионным подшипником, а диаметр отверстия шпинделя составляет Φ104 мм, что благоприятно для точения. Опция шпиндельного отверстия Φ181 мм очень эффективна для обработки крупногабаритных заготовок в шпинделе. Уникальная структура револьверной головки Сокращение времени настройки Позволяет использовать 14 постоянно установленных инструментов для минимизации времени настройки. Высокоточная, тяжелая резка доступна благодаря большим диаметрам муфт и высокой силе зажима револьверной головки (передняя восьмиугольная дисковая муфта револьверной головки: 252 мм, 44600 N / 4550 кгс; задняя шестигранная сверлильная муфта револьверной головки: 230 мм, 40200 N / 4100 кгс). Тяжелый гидравлический задний центр Большой диаметр втулки и широкая базовая структура идеальны для тяжелой резки. Большая втулка диаметром 100 мм заднего центра и широкая база, вместе с максимальным усилием 14700 N (1500 кгс) и силой зажима станины 78400 N (8000 кгс), делают его идеальным для тяжелой резки. Удобство программирования с помощью диалогового программирования MAZATROL Сокращение времени настройки первого изделия на 75% Настройка первого изделия от программирования до проверки траектории инструмента, настройки инструмента и настройки координат изделия может быть выполнена за очень короткое время. По сравнению с другими системами ЧПУ, настройка первого изделия может быть сокращена до 75%. Размер патрона: 12" Макс. диаметр обработки: Φ580 Макс. длина обработки: 2080 мм / 2985 мм - Тип продукта: Токарный центр с ЧПУ - Модель: TURNING CENTER M-5 - Размер патрона: 12" - Макс. диаметр обработки: Φ580 мм - Макс. длина обработки: 2080 мм / 2985 мм - Диапазон скоростей шпинделя: 6 до 2200 мин⁻¹ - Скорость шпинделя при полной мощности: 178 до 2200 мин⁻¹ - Диаметр отверстия шпинделя: Φ104 мм (опция: Φ181 мм) - Количество инструментов револьверной головки: 14 - Передняя восьмиугольная дисковая муфта револьверной головки: 252 мм, 44600 N / 4550 кгс - Задняя шестигранная сверлильная муфта револьверной головки: 230 мм, 40200 N / 4100 кгс - Диаметр втулки заднего центра: 100 мм - Максимальное усилие заднего центра: 14700 N (1500 кгс) - Сила зажима станины заднего центра: 78400 N (8000 кгс)
