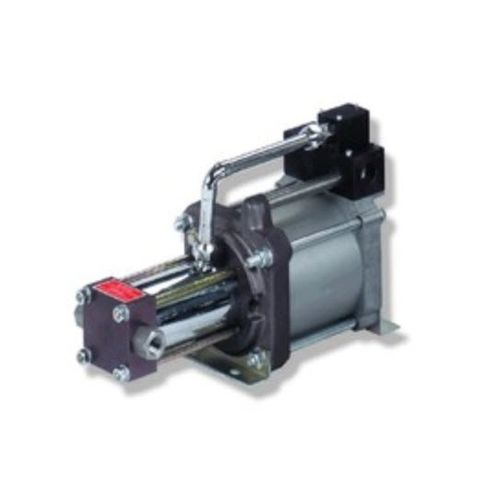

Поршневый компрессор высокого давления DLE 5-1

для газовдля азотадля кислорода

Нагнетатели высокого давления Maximator предназначены для безмасляного сжатия газов и воздуха. Нагнетатели с пневматическим приводом являются эффективной альтернативой изделиям с электрическим приводом и могут использоваться во взрывоопасных зонах (в соответствии с директивой 2014/34/EU). Применение и внедрение Благодаря широкому ассортименту моделей можно подобрать оптимальный бустер для любой области применения. Для достижения различных рабочих давлений и пропускных способностей можно использовать одноступенчатые, двухстороннего действия или двухступенчатые бустеры, а также комбинации этих моделей. Испытание давлением с использованием газа Перекачка газа Рекуперация газа Заправка аккумуляторов азотом Питание систем изолирующего газа Литье под давлением с использованием газа Вспенивание с использованием CO₂ Перекачка кислорода из баллонов Заправка баллонов с дыхательным воздухом Испытание на герметичность Описание принципа действия Принцип работы бустеров Maximator аналогичен принципу действия усилителя давления. Большой воздушный поршень наполняется воздухом под низким давлением (воздушный поршень (3)) и воздействует на небольшую площадь высокого давления (поршень высокого давления (2)). Непрерывная работа обеспечивается за счет 4/2-ходового клапана с пилотным управлением (шток (4)). Штуцер поочередно направляет приводной воздух на верхнюю и нижнюю поверхности пневмопоршня. Штуцер управляется через два 2/2-ходовых клапана (пилотные клапаны (7)), которые механически приводятся в действие пневмопоршнем в его конечных положениях. Пилотные клапаны заполняют и опорожняют камеру золотника. Поршень высокого давления, поддерживаемый обратными клапанами (впускной и выпускной обратные клапаны (1)), обеспечивает подачу потока.
