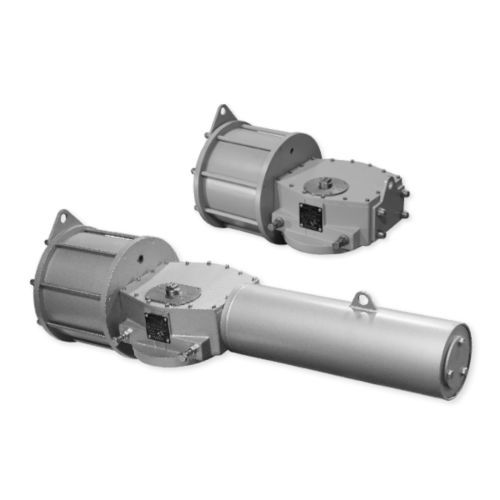

Пневматический привод для клапана HD series90°система «рукоятка — рамка»двойного действия
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- пневматический
- Движение
- 90°
- Технология
- система «рукоятка — рамка»
- Конфигурация
- двойного действия
- Норма
- ISO
- Другие характеристики
- NAMUR, для использования с большим моментом
- Пара сил
112 984 Nm, 225 969 Nm
(83 332,72 ft.lb, 166 666,18 ft.lb)- Давление
1 000 psi
- Температура окружающей среды
МИН.: -4 °F
(-20 °C)МАКС.: 176 °F
(80 °C)- Угол вращения
90 °
Описание
Приводы Max-Air Technology серии Heavy Duty (HD) Scotch Yoke доступны в двух различных конфигурациях: SHD (симметричный) и CHD (конический) профили крутящего момента для тяжелых условий эксплуатации разработаны для работы в самых сложных условиях в зависимости от требований к клапану. Разработаны для пневматической автоматизации всех типов четвертьоборотных клапанов (шаровых, дроссельных, плунжерных, демпферных), где требуется надежно высокий крутящий момент. Двойное действие от 13 367 до 2 738 990 фунтов силы, пружинный возврат от 5 328 до 1 320 215 фунтов силы. Более подробная информация приведена в таблицах крутящих моментов.
---
Каталоги
Pneumatic & Hydraulic Scotch Yoke Actuators
16 Страницы
