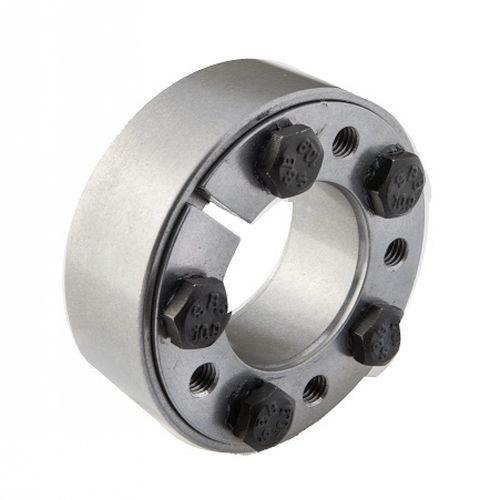

Жесткая муфта MAV 3009

валазамыкающий узел с простым дискомсухим способом

внешнее стопорное устройство для полого вала (ступицы) - соединение вала двухкомпонентная конструкция самосбрасывающиеся конусы, смазанные MoS2 (μ = 0,05). Серии MAV 3008 - MAV 3009 имеют масленые конусы (самотормозящиеся) размером 68×115 винты смазаны MoS2 (μ = 0,10) MAV 3008 - MAV 3009: стандартная серия, средняя производительность допуск наружного диаметра ступицы: h8 шероховатость поверхности вала и ступицы Ra < 3,2 мкм поверхность контакта вал - ступица без смазки и сухая (μ = 0,15) Состав внутреннее кольцо со шлицем, со встроенной резьбой для отжима наружное кольцо комплект винтов с шестигранной головкой, класс 10.9 (размер < M6 класса 8.8) для серий MAV 3008 - MAV 3108 - MAV 3208; класс 12.9 для серий MAV 3009 - MAV 3209 закаленные шайбы DIN 6916 для узлов с размером винта ≥ M16
