Сканирующий виброметр VibroMet™500

лазер с эффектом Доплера

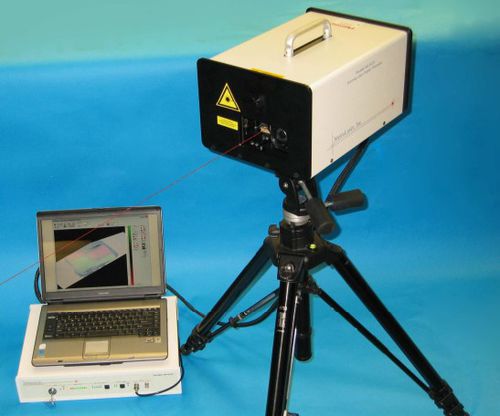

Лазерный луч сканирующего лазерного доплеровского виброметра отклоняется двумя зеркалами, которые управляются компьютером. Камера внутри головки передает изображение тестируемого объекта. На этом изображении можно расположить точки измерения, как в CAD-программе. После установки точек измерения выполняются компьютером автоматически. Метод Сканирующий лазерный виброметр основан на одноточечном лазерном виброметре VibroMet500. Лазерный луч измеряет скорость на поверхности испытуемого объекта. Сигнал скорости измеряется системой сбора данных и сохраняется в компьютере. Компоненты На рисунке выше показаны компоненты системы лазерного сканирования. Лазерная головка с зеркальным блоком Блок контроллера Устройство сбора данных Ноутбук с программным обеспечением для управления и анализа Вся система очень компактна и может переноситься одним человеком, например, в самолете. Лазерная головка включает в себя лазерный блок, зеркала и видеокамеру. Регулировка каких-либо линз или оптической системы не требуется. Зеркала управляются компьютером. Контроллер Компоненты внутри блока контроллера - это радиочастотный усилитель, демодулятор и выходной фильтр. Усилитель повышает уровень сигнала, демодулятор делает из доплеровского сигнала сигнал скорости, а с помощью выходного фильтра низких частот можно ограничить диапазон частот для уменьшения шума и т.д. Сбор данных Блок сбора данных для лазерного сканера доступен в виде внутренней PCI-карты или внешнего USB-блока.
