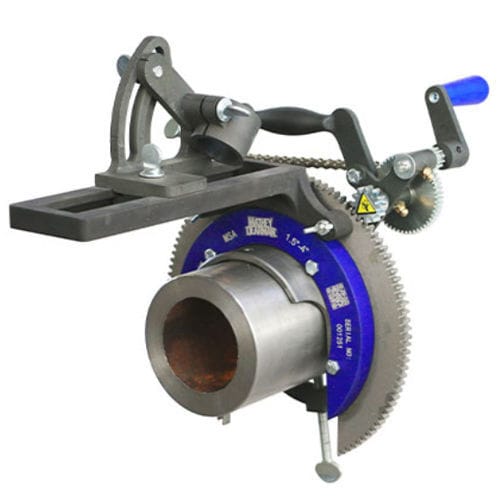

Механизированная машина для резки и снятия фаски SA series

Обзор
Седельная машина Mathey Dearman — отраслевой стандарт более 90 лет: компактная, простая в использовании система для резки и фаски труб. Доступны ручные и моторизованные (PLASMASPEED) версии; в зависимости от модели охватываются диаметры 1.5–48" (38–1 219 мм). Обеспечивает точные, повторяемые резы для подготовки к сварке.

В комплект ручной седельной машины входит

• Седельная машина
• Рукав для резака (торча)
• Узел держателя резака (диаметр резака 1.375" / 35 mm)
• Узел boomer (крепит машину к трубе)
• Набор распорных болтов
• Запчасти и руководство по эксплуатации

Основные особенности моторизованной версии (PLASMASPEED)
Моторизованные PLASMASPEED-машины оснащены угловым прецизионным шаговым мотором и блоком управления, что обеспечивает более быстрые и стабильные резы, особенно с мощными плазменными резаками. Поддерживают 110/230 VAC и увеличивают скорость плазменной резки, давая гладкие резы с минимальной или без шлифовки.

В комплект моторизованной седельной машины входит

• Моторизованная седельная машина 110/230 VAC
• Рукав для резака
• Узел держателя резака
• Узел boomer
• Набор распорных болтов
• Запчасти и руководство по эксплуатации
• Кронштейн для монтажа
• Угловой прецизионный шаговый двигатель
• Блок управления мотором
• Кабель связи с плазмой (10 ft, совместим с портом CPC Hypertherm)

Обычная ручная резка vs. седельная резка — время
Пример ручной резки — труба 8" schedule 40: общий ≈ 30 минут

• Включает измерение, резку и шлифовку
• Длительная разметка и резка, неровные резы требуют шлифовки
• Длительное пригонка и переменный зазор для сварки

Пример седельной резки Mathey Dearman — 1SA на трубе 8" schedule 40: общий ≈ 6 минут

• Идеальный, повторяемый рез
• Минимальная или отсутствующая шлифовка
• Быстрая пригонка и постоянный сварочный зазор

Преимущества продукта (дополнительно)

• Моторизованные модели увеличивают производительность (во многих случаях до ~5× быстрее) и улучшают стабильность реза
• Возможность PLASMASPEED для повышения пропускной способности плазменной резки
• Аксессуары (double torch arm, pro torch arm, out-of-round roller) сокращают время настройки и подходят для нестандартных условий труб

Модели и примеры деталей
Ручные модели: MSA | 1SA | 2SA | 3SA (примеры артикулов для распорных болтов и поэтажных распорок)
Моторизованные / PLASMASPEED: MSA | 1SA | 2SA | 3SA (артикулы 115/230 VAC и комплекты для модернизации доступны)

Общие характеристики (избранные)

• Семейство продукта: Saddle Machine моторизованная / ручная
• Бренд: Mathey Dearman
• Диапазон резки: 1.5–48" / 38–1 219 мм (в зависимости от модели)
• Питание (моторизованная): 110/230 VAC; поддержка PLASMASPEED
• Макс. скорость (моторизованная): до 141 ipm / 3 581 mpm (в зависимости от модели)
• Мин. скорость (моторизованная): от 4 ipm / 102 mpm (в зависимости от модели)
• Масса нетто: от ~5,0 kg (наименьшая) до ~130 kg (крупнейшие моторизованные модели)
• Диаметр держателя резака: 1.375" / 35 mm (регулируемый кулачком)
• Кабель связи с плазмой: 10 ft, совместим с Hypertherm CPC
• Аксессуары: двойной рукав для резака, профессиональный рукав, комплект роликов для овальности, поэтажные распорки, наборы распорных болтов, ящики для хранения

Аксессуары и дополнения (избранные)

• Double Torch Arm — сокращает время настройки и резки; подходит для американского размера держателя резаков
• Pro Model Torch Arm — с роликом для условий out-of-round
• Out-of-Round Roller Kit — компенсирует до 1/4" / 6 mm
• Cam-Adjustable Torch Carrier — точная регулировка глубины; арт. 03.0100.052
• Наборы распорных болтов и Self-Storing Step-Down Spacers — прецизионная обработка, артикулы по моделям

Загрузки / Документация
Руководства по эксплуатации, брошюры и документация по комплектам модернизации доступны у производителя для моделей MSA, 1SA, 2SA, 3SA, 4SA, 5SA, 6SA и 8SA.
