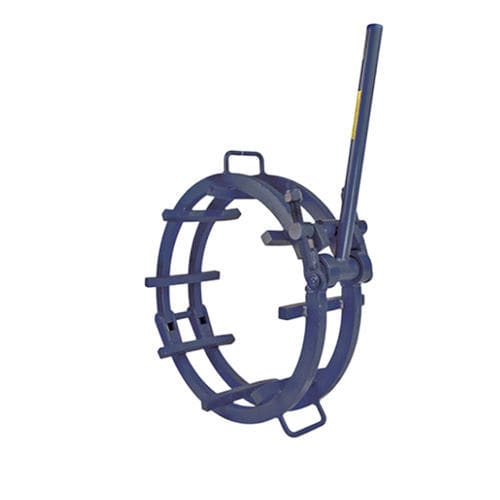

Гидравлический захват трубок 01 series

Обзор продукта
Клеточные зажимы Mathey Dearman доступны в исполнениях с ручным рычагом, трещоткой и гидравлике, в вариантах tack или no-tack. Они выравнивают трубы для сварки до Schedule 80 и охватывают размеры труб 2"–60" / 60.3–1 524 мм.

Примечания по применению
Клеточные зажимы предназначены только для выравнивания труб и не рассчитаны на их деформацию. Каждый размер зажима соответствует конкретному диаметру трубы. Если наружный диаметр трубы отличается более чем на ±3/16" / 5 мм от указанного диаметра, выравнивание может быть неточным.

Преимущества продукта

• Контактные элементы из нержавеющей стали и варианты для нестандартных диаметров доступны по запросу. Добавьте "SS" к артикулу для изделия с нерж. контактами.
• No-tack поперечные балки имеют арочную форму, что позволяет выполнять сварку по полной окружности без снятия зажима, упрощая процесс сварки.
• Прямые поперечные балки типа tack имеют воронкообразные концы для облегчения позиционирования и зажима; после точечной сварки зажим снимают для завершения шва.
• Поперечные балки tack и no-tack могут поставляться из нержавеющей стали для работ с нержавеющей сталью и специальными сплавами.

Таблица — Ручная модель с точечной фиксацией / Размер трубы
РУЧНАЯ TACK-МОДЕЛЬ | РАЗМЕР ТРУБЫ
01.0505.001 — 2" / 60.3 mm
01.0505.002 — 3" / 88.9 mm
01.0505.003 — 3.5" / 101.6 mm
01.0505.004 — 4" / 114.3 mm
01.0505.006 — 6" / 168.2 mm
01.0505.008 — 8" / 219 mm
01.0505.010 — 10" / 273 mm
01.0505.012 — 12" / 323.8 mm
01.0505.014 — 14" / 356 mm
01.0505.016 — 16" / 406 mm
01.0505.018 — 18" / 457 mm
01.0505.020 — 20" / 508 mm
01.0505.022 — 22" / 559 mm
01.0505.024 — 24" / 610 mm
01.0505.026 — 26" / 660 mm
01.0505.028 — 28" / 711 mm
01.0505.030 — 30" / 762 mm
01.0505.032 — 32" / 813 mm
01.0505.034 — 34" / 864 mm
01.0505.036 — 36" / 914 mm
01.0505.038 — 38" / 965 mm
01.0505.040 — 40" / 1 016 mm
01.0505.042 — 42" / 1 067 mm
01.0505.048 — 48" / 1 219 mm
01.0505.054 — 54" / 1 372 mm
01.0505.060 — 60" / 1 524 mm

Технические характеристики

• Диапазон: 2"–60" / 60.3–1 524 мм
• Доступные модели: ручной рычаг, трещотка, гидравлика
• Варианты: поперечные балки tack и no-tack
• Предназначение: только выравнивание труб (не для деформации)
• Допуск посадки: ±3/16" / 5 мм
• Совместимость по Schedule: выравнивание до Schedule 80
• Опции материалов: контактные элементы и поперечные балки из нержавеющей стали по запросу (добавьте "SS" к артикулу)
• Каждый размер зажима подходит для одного конкретного диаметра трубы
