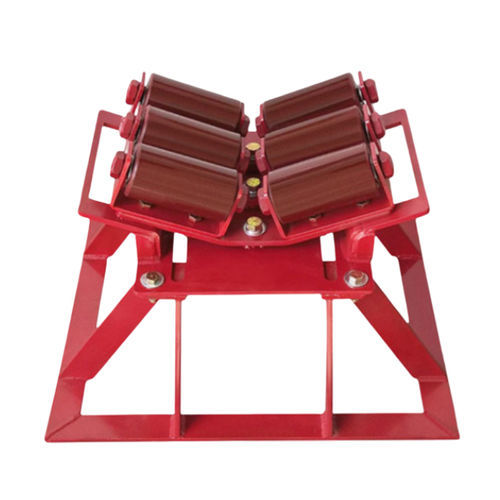

Lanceur de poutre 21 series

Обзор продукта
Запускатели труб Mathey Dearman могут быстро переконфигурироваться из зажимного ролика для трубного стеллажа в пускательное устройство для трубопровода с использованием полностью совместимых деталей. Зажимная система фиксирует ролик на двутавровой балке с обеих сторон фланца, что позволяет выполнять установку и изготовление труб в стеллажах и в стесненных условиях. Роликовый механизм также можно установить на стойки, предназначенные для работ по трубопроводам и направленного бурения.

Наличие
Только в наличии в Америках

Особенности и преимущества

• Сменные уретановые роликовые колеса — откручиваются за секунды для быстрого обслуживания.
• Эргономичные ручки для безопасной транспортировки и позиционирования.
• Модульная конвертация между запускателем труб и балочным роликом.
• Эффективное укладка и штабельование для экономичной доставки и хранения.
• Модульная конструкция упрощает замену деталей и модернизацию.
• Возможность добавить колеса для повышения стандартной нагрузки до тяжелой.
• Диапазон рабочих диаметров: 2"–60" (50,8–1524 мм).
• Несущая способность до 20 000 lb (9 070 кг) в зависимости от модели.

Технические характеристики (таблица)
ПАРТ. № | ОПИСАНИЕ | ДИАПАЗОН ТРУБ | ГРУЗОПОДЪЕМНОСТЬ | ВЕС ОТГРУЗКИ | РАЗМЕРЫ L x W x H1 – H2
2115 | Pipe Launcher (две ролики) | 2 – 24" / 50,8 – 609,6 mm | 2 500 lbs / 1 100 kg | 89 lbs / 40,4 kg | 23 x 26 x 18" / 584,2 x 660,4 x 457,2 mm
2115HD | Pipe Launcher HD (шесть роликов) | 2 – 24" / 50,8 – 609,6 mm | 7 500 lbs / 3 400 kg | 126 lbs / 57,2 kg | 23 x 26 x 18" / 584,2 x 660,4 x 457,2 mm
2126 | Pipe Launcher (две ролики) | 4 – 48" / 101,6 – 1 219,2 mm | 10 000 lbs / 4 540 kg | 162 lbs / 73,5 kg | 30 x 36 x 19" / 762 x 914,4 x 482,6 mm
2126HD | Pipe Launcher HD (шесть роликов) | 4 – 48" / 101,6 – 1 219,2 mm | 20 000 lbs / 9 070 kg | 213 lbs / 96,6 kg | 30 x 36 x 19" / 762 x 914,4 x 482,6 mm
2136 | Pipe Launcher (две ролики) | 16 – 60" / 406,4 – 1 524 mm | 10 000 lbs / 4 540 kg | 178 lbs / 80,7 kg | 30 x 36 x 19" / 762 x 914,4 x 482,6 mm
2136HD | Pipe Launcher HD (шесть роликов) | 16 – 60" / 406,4 – 1 524 mm | 20 000 lbs / 9 070 kg | 229 lbs / 103,9 kg | 30 x 36 x 19" / 762 x 914,4 x 482,6 mm

Характеристики / Технические данные

• 2115 — Описание: Pipe Launcher (две ролики); Диапазон труб: 2 – 24" / 50,8 – 609,6 mm; Грузоподъемность: 2 500 lbs / 1 100 kg; Вес отгрузки: 89 lbs / 40,4 kg; Размеры: 23 x 26 x 18" / 584,2 x 660,4 x 457,2 mm.
• 2115HD — Описание: Pipe Launcher HD (шесть роликов); Диапазон труб: 2 – 24" / 50,8 – 609,6 mm; Грузоподъемность: 7 500 lbs / 3 400 kg; Вес отгрузки: 126 lbs / 57,2 kg; Размеры: 23 x 26 x 18" / 584,2 x 660,4 x 457,2 mm.
• 2126 — Описание: Pipe Launcher (две ролики); Диапазон труб: 4 – 48" / 101,6 – 1 219,2 mm; Грузоподъемность: 10 000 lbs / 4 540 kg; Вес отгрузки: 162 lbs / 73,5 kg; Размеры: 30 x 36 x 19" / 762 x 914,4 x 482,6 mm.
• 2126HD — Описание: Pipe Launcher HD (шесть роликов); Диапазон труб: 4 – 48" / 101,6 – 1 219,2 mm; Грузоподъемность: 20 000 lbs / 9 070 kg; Вес отгрузки: 213 lbs / 96,6 kg; Размеры: 30 x 36 x 19" / 762 x 914,4 x 482,6 mm.
• 2136 — Описание: Pipe Launcher (две ролики); Диапазон труб: 16 – 60" / 406,4 – 1 524 mm; Грузоподъемность: 10 000 lbs / 4 540 kg; Вес отгрузки: 178 lbs / 80,7 kg; Размеры: 30 x 36 x 19" / 762 x 914,4 x 482,6 mm.
• 2136HD — Описание: Pipe Launcher HD (шесть роликов); Диапазон труб: 16 – 60" / 406,4 – 1 524 mm; Грузоподъемность: 20 000 lbs / 9 070 kg; Вес отгрузки: 229 lbs / 103,9 kg; Размеры: 30 x 36 x 19" / 762 x 914,4 x 482,6 mm.
