Планетарный редуктор LGU series
коаксиальныйвал-шестернисо шлицевым валом

Планетарный редуктор - LGU series - MATEX - коаксиальный / вал-шестерни / со шлицевым валом

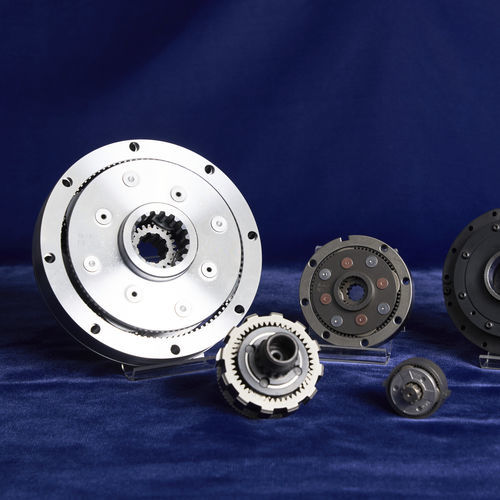

Планетарный редуктор - LGU series - MATEX - коаксиальный / вал-шестерни / со шлицевым валом
Планетарный редуктор - LGU series - MATEX - коаксиальный / вал-шестерни / со шлицевым валом - изображение - 2
Планетарный редуктор - LGU series - MATEX - коаксиальный / вал-шестерни / со шлицевым валом - изображение - 3
Планетарный редуктор - LGU series - MATEX - коаксиальный / вал-шестерни / со шлицевым валом - изображение - 4
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте MATEX

Характеристики

Тип
планетарный
Направление осей
коаксиальный
Тип вала
рифленый, вал-шестерни, со шлицевым валом
Крутящий момент
20-50 Nm, 100-200 Nm, 200-500 Nm, 50-100 Nm, 500-1000 Nm, 1-2 kNm, 10-20 Nm, 1-5 Nm, 5-10 Nm, 0,5-1 Nm
Характеристика конструкции
компактный, модульный, с пластиковым картером
Количество уровней
одноуровневый, многоуровневый
Рабочая характеристика
малошумный, с высокой пропускной способностью, высокий крутящий момент, высокая мощность
Применение
машина, для трансмиссии, для насоса, для робота, для техники, для генератора, тренажерный, для промышленного применения, для двери, для резального станка, промышленный, для электрического двигателя, для автоматической системы, для лебедки, для жалюзи, для ветрогенератора, для использования на морских судах, для медицинского прибора, для бумажной промышленности, для подъемно-транспортного оборудования, для колеса, для подъемных работ, для конвейера, для машины, для использования в авиации, для пищевой промышленности, для электронного оборудования, для бочек, для тяжелых работ, для транспортных средств, для автомобиля, для регулировки уровня, для производства электроэнергии, для ленточного конвейера, для станка, для клапана, для исполнительного устройства, для мешалки, для AGV
Другие характеристики
по индивидуальному заказу, с высоким качеством, универсальный
Скорость вращения

МАКС.: 1 000 rpm
(6 283,1853 rad.min-1)

МИН.: 0 rpm
(0 rad.min-1)

Мощность

МАКС.: 52 330 W
(71,15 hp)

МИН.: 0,8 W
(0 hp)

Коэффициент редукции

МАКС.: 125 unit

МИН.: 3 unit

Вес

МАКС.: 8 100 g
(17,86 oz)

МИН.: 18 g
(0,63 oz)

Описание

Модульный планетарный редуктор серии LGU


Особенности:
-Высокий КПД (одноступенчатый >90 %, макс. 95 %)
-Низкий уровень шума благодаря инновационной конструкции
-Широкие возможности проектирования благодаря компактной конструкции
-Возможность соединения в штабель для создания гибких многоступенчатых конструкций с высоким передаточным числом


Технические характеристики:
-Выходной крутящий момент: 0,8–1300 Нм
-Входная скорость: 2400–7000 об/мин
-Выходная скорость: 800–1000 об/мин
-Передаточное число: 3–7
-Вес: 18 г–8,1 кг
-Материал: пластик, спеченная сталь, обработанная сталь


Варианты:
-Формы входного вала: отверстие с D-образным вырезом / вал с цилиндрической зубчаткой / вал с зубчатой канавкой / отверстие с зубчатой канавкой / отверстие с эвольвентной шлицовкой / отверстие с шпоночным пазом
-Формы выходного вала: отверстие для цилиндрической зубчатки / отверстие с эвольвентной шлицовкой / отверстие с зубчатой канавкой
-Цена: рассчитывается в зависимости от объема партии и конкретной модели.
-Доступные модели (стандартные): LGU26-5SAS4, LGU26-5SAI4, LGU26-5SYS4, LGU26-5SYI4, LGU35-4PRS, LGU35-5PRS, LGU35-4PNS, LGU35-4PYS, LGU35-5PYS, LGU35-4SRS, LGU35-5SRS, LGU35-4SNS, LGU35-4SYS, LGU35-5SYS, LGU35-4SYD7-A, LGU35-5SYD7-A, LGU35-4MLD7, LGU35-5MYD7, LGU54-4PAD, LGU54-5PAD, LGU54-6PAD, LGU54-4PLD, LGU54-5PLD, LGU54-4CLD, LGU75-3PAD, LGU75-4PAD, LGU75-5PAD, LGU75-3PLD, LGU75-4PLD, LGU75-5PLD, LGU75-5PAD13, LGU75-5PJD13, LGU75-3SAD, LGU75-4SAD, LGU75-5SAD, LGU75-3SLD, LGU75-4SLD, LGU75-5SLD, LGU75-3MAD, LGU75-4MAD, LGU75-5MAD, LGU75-3MDD, LGU75-4MDD, LGU75-5MID, LGU75-3MLD, LGU75-4MLD, LGU75-5MLD, LGU75-6MLD, LGU75-7MLD, LGU75-3MLD8, LGU75-4MLD8, LGU75-5MLD8, LGU75-6MLD8, LGU75-3MLG8, LGU75-4MLG8, LGU75-5MLG8, LGU75-4MDG12, LGU75-4MLG12, LGU75-5MLG12, LGU85-4MGE, LGU120-3MHH, LGU120-4MHH, LGU120-5MHH, LGU120-3MHN, LGU120-4MHN, LGU120-5MHN, LGU146-3MBE, LGU146-4MBE, LGU146-5MBE, LGU146-3MEE, LGU146-4MEE, LGU146-5MEE, LGU146-3MEF, LGU146-4MEF, LGU146-5MEF, LGU146-3MEF20, LGU146-4MEF20, LGU146-5MEF20, LGU146-3MFF20, LGU200-3MTZ25, LGU200-4MTZ25, LGU200-5MTZ25N (см. каталог)

Прочее:
-Торговая марка: Matex
-Страна происхождения: Япония
