Комплексная обработка с помощью установок аддитивной обработки и интегрированной автоматизации. Технические данные на основе модульной группы
Концепция
При такой концепции станка все технологические операции, начиная с
подачи профиля прутка, 6-сторонней обработки в двух
зажима и автоматической выгрузки
объединены в одном станке.
В результате получается полностью автоматический производственный процесс.
Это, в свою очередь, гарантирует высочайшую точность и
повторяемость на протяжении всего периода производства.
Таким образом, данная концепция позволяет не только оптимизировать
производство, но и обеспечить экономию в среднем
двузначных цифр.
Технические характеристики

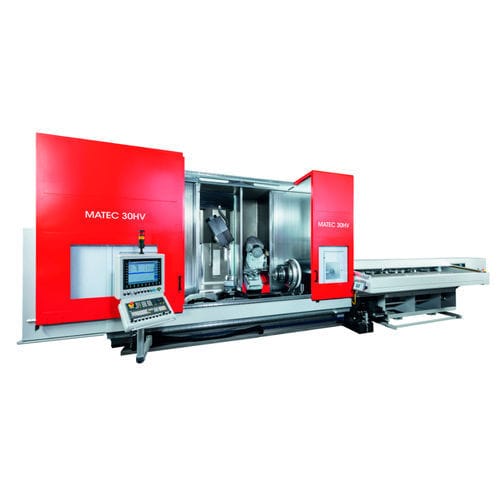

Обрабатывающий центр с подвижной колонной и поворотной головкой
Автоматический податчик прутков
Поворотный стол с ЧПУ, горизонтальный, с цанговым патроном, проход Ø 160 мм
Хвостовая бабка для поддержки заготовок
2-осевой пильный агрегат с ЧПУ, пильный диск Ø 490 мм | 16 кВт
Передаточное устройство с горизонтальным поворотным столом с ЧПУ и зажимной станцией
3-осевой захват для снятия заготовок
Система удаления заготовок и остатков
Область применения High-Production-Line
Материалы от высокопрочной стали до пластмасс
Удлиненные заготовки с многосторонней обработкой
Профили различных размеров
Валы, трубы, траверсы и т.п
Производство единичных деталей или небольших партий из цельного материала
Техническая информация
Поворотная головка
Угол поворота: ± 105° бесступенчатая регулировка
Точность позиционирования: ± 3"

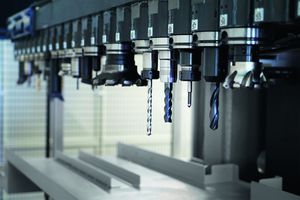

Магазин инструментов
Ø инструмента: макс. 200 мм
Длина инструмента: макс. 340 мм
Привод главного шпинделя
Крутящий момент: макс. 230 Нм
---
