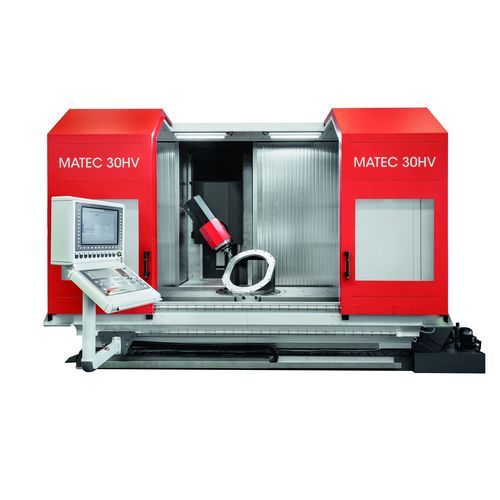

Обрабатывающий центр ЧПУ 3 оси HV series универсальныйHSK-63SK40
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- универсальный
- Передний конец шпинделя
- SK40, HSK-63
- Количество инструментов
- 60 инструментов, 48 инструментов, 80 инструментов
- Другие характеристики
- высокоэффективный, высокая мощность
- Ход Х
МАКС.: 12 500 mm
(492 in)МИН.: 1 300 mm
(51 in)- Ход Y
МАКС.: 1 630 mm
(64 in)МИН.: 600 mm
(24 in)- Ход Z
800 mm, 1 100 mm, 1 300 mm, 1 350 mm, 1 850 mm
(31 in, 43 in, 51 in, 53 in, 73 in)- Скорость вращения
МАКС.: 42 000 rpm
(263 894 rad.min-1)МИН.: 9 000 rpm
(56 549 rad.min-1)- Мощность
МАКС.: 159 kW
(216,18 hp)МИН.: 19 kW
(25,83 hp)- Скорость подачи по оси X
48 000 mm/min
(31 in/s)- Скорость подачи по оси Y
48 000 mm/min
(31 in/s)- Скорость подачи по оси Z
48 000 mm/min
(31 in/s)- Грузоподъемность стола
500 kg, 1 000 kg, 1 500 kg, 2 500 kg
(1 102 lb, 2 205 lb, 3 307 lb, 5 512 lb)- Вес инструментов (макс)
10 kg
(22 lb)- Точность позиционирования
0,01 mm
(0 in)- Повторяемость
0,003 mm
(0 in)
Описание
1-осевая поворотная головка с ЧПУ, бесступенчатая регулировка
Управление ЧПУ Heidenhain TNC 640
Крутящий момент: макс. 120 Нм
смена инструмента 30HV с двойным захватом,
60HV смена инструмента с челноком,
60 мест для инструментаПриводы осей с шарико-винтовой передачей
Роликовые линейные направляющие по всем осям
Системы прямого измерения пути
Стандартный стол станка с Т-образными пазами
Полное ограждение рабочей зоны с крышей
Конвейер для стружки
Устройство подачи охлаждающей жидкости
Опции для базового станка
Поворотная головка
Динамическая поворотная головка с ЧПУ с прямым приводом
Моторный шпиндель
Шпиндель с электродвигателем повышенной мощности
- Крутящий момент: до макс. 230 Нм
Система привода
Ось X с линейным приводом
Ось X с реечным приводом
---
